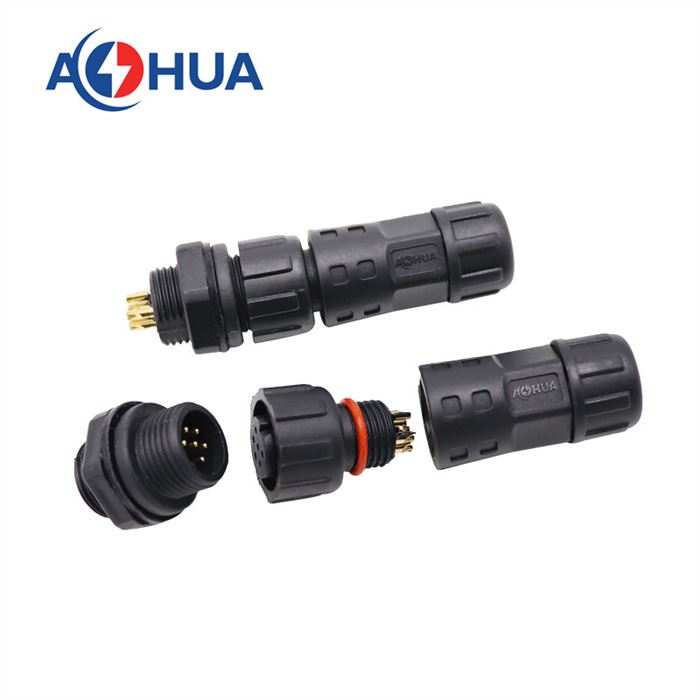

Паяльный тип M12 4PIN LED проволочный соединитель Пластиковый задней мужской панели женский вил

  • ID : PN202499
  • Item No : AH-M12-0506FMR01112

1.Мужчина:AH-M12-0506FMR01112 2.Женщина:AH-M12-0506MFZ01112 3.Материал: Nylon PA66 4.Контактный PIN: Латунь с золотым покрытием 5.Номинальное напряжение: 60В 6.Номинальный ток: 5A 7.Срок исполнения заказа: 5-10 дней 8.Проводный кабель ≤0.2мм2 8.ОД кабеля: 2.5 ~ 7.5мм 9.Сертификат: CE, ROHS, IP68 10.Порт судоходства: Shenzhen China 11.Условия оплаты: T / T банк, Paypal

Add to Quotation List View Quotation List

AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:



Спецификации:



PINs Мужчина Номер детали Женщина Номер детали Размер проволоки Напряжение  Текущий
 2

AH-M12-0502FMR01112

AH-M12-0502MFZ01112

 ≤1.0mm² 300V 5A
3 AH-M12-0503FMR01112 AH-M12-0503MFZ01112 ≤1.0mm² 300V 5A
4 AH-M12-0504FMR01112 AH-M12-0504MFZ01112 ≤0.5mm² 110V 5A
5 AH-M12-0505FMR01112 AH-M12-0505MFZ01112 ≤0.3mm² 60V 5A
6 AH-M12-0506FMR01112  AH-M12-0506MFZ01112 ≤0.2mm² 60V 5A
7 AH-M12-0507FMR01112 AH-M12-0507MFZ01112 ≤0.2mm² 60V 5A
8 AH-M12-0508FMR01112 AH-M12-0508MFZ01112 ≤0.2mm² 60V 5A
ОД кабеля 2.6mm-7.5mm
Механическая жизнь 3000 Циклы спаривания
Операционный рейтинг -40℃~+105℃
Уровень водонепроницаемости IP67/IP68

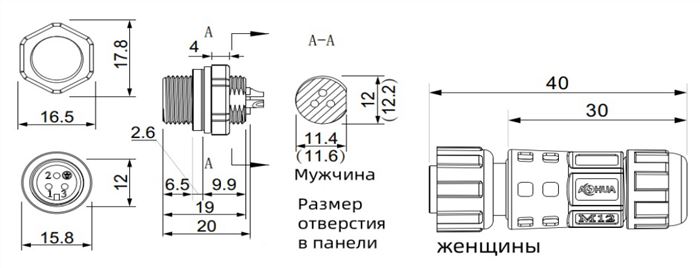

Размер кольца уплотнения 9mm*9mm*3.6/4.1/5.5/6.5/7.5mm

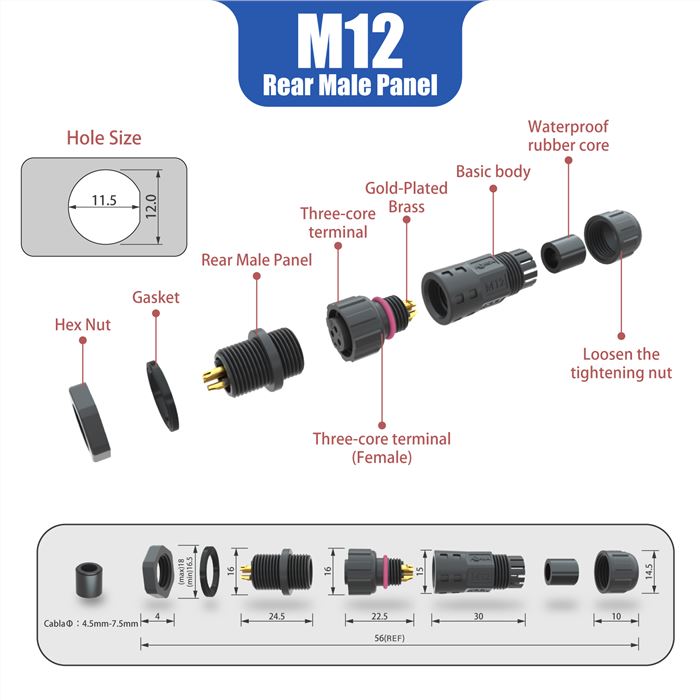

Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:

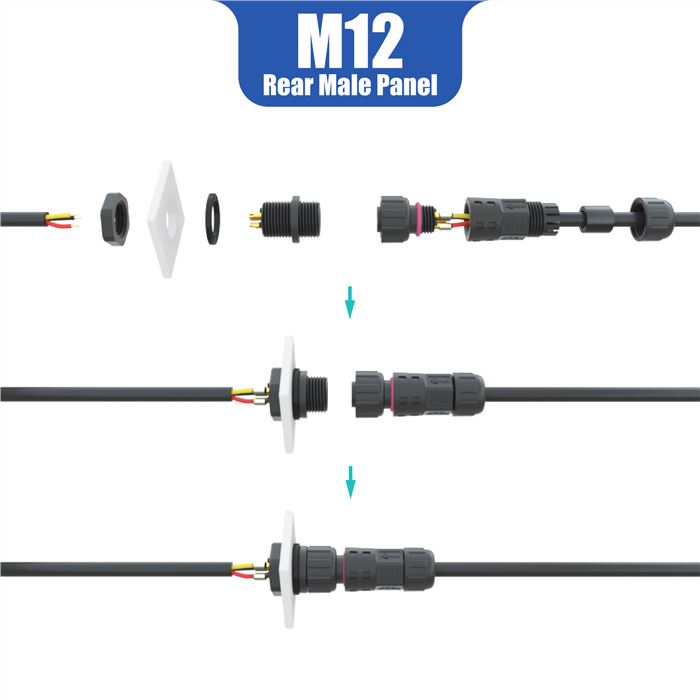

Вам нужно получить инструмент: электрический паящий утюг и олова, а затем сваятельная проволока на контактных штифтах.

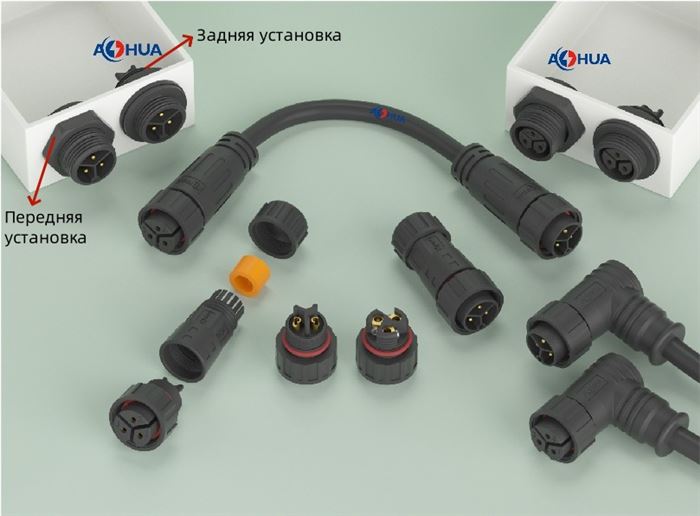

В соответствии с методом установки, он разделен на гех-гайки передняя установка и задняя установка, в пространстве устройства достаточно, задняя установка будет более безопасным:

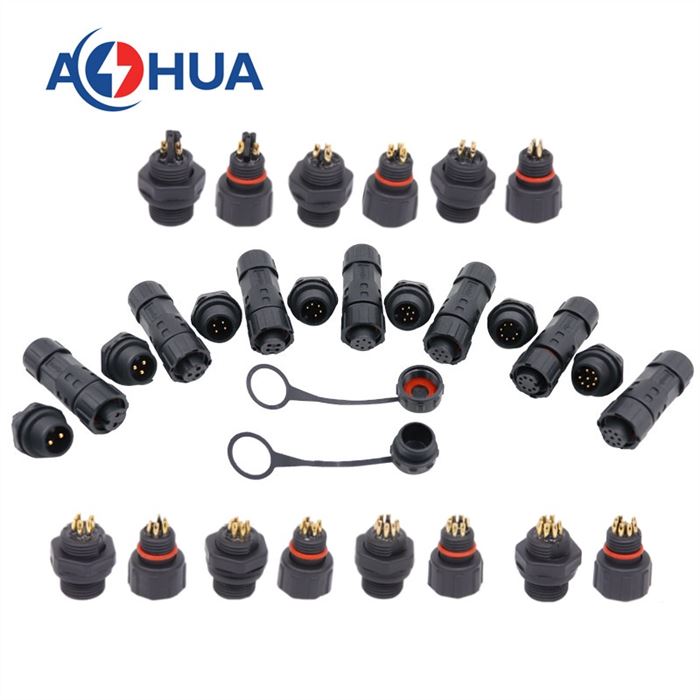

Панель сторона, есть несколько стилей могут быть выбраны из, женский коннектор, вы можете выбрать тип сборки или формовки типа:


Как купить правильный продукт?
Как купить правильный продукт?

Разъем M12 может ОД кабеля: 2.6 ~ 7.5mm.
Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:

1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 6*0.2mm2.OD: 5.5mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.

2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 5А

Если вам нужно подключить более крупный кабель, есть MM16 M20 M25 M29 для удовлетворения ваших потребностей.

В соответствии с способами установки, шестерка может быть установлена внутри коробки и снаружи коробки для удовлетворения ваших потребностей.
