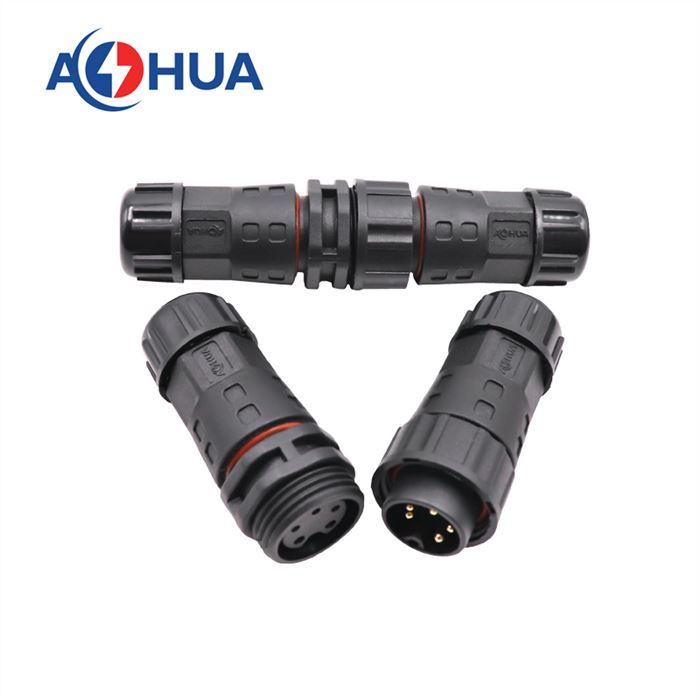

2+3PIN разъем питания сигнал кабеля M20 в строке мужской женской вилкой
1.Мужчина :AH-M20-150523FMZ01112 2.Женщина:AH-M20-150523MFZ01112 3.Материал для соединителя: Nylon 4.Аппаратные средства:Латунь с золотым покрытием 5.Сертификат: CE / ROHS / UL 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal
AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:
Спецификации:
| PINs | Мужчина Номер детали | Женщина Номер детали | Размер проволоки | Напряжение | Текущий |
| 2 |
AH-M20-1502FMZ01112 |
AH-M20-1502MFZ01112 |
≤1.5mm² | 300V | 15A |
| 3 | AH-M20-1503FMZ01112 | AH-M20-1503MFZ01112 | ≤1.5mm² | 300V | 15A |
| 4 | AH-M20-1004FMZ01112 | AH-M20-1004MFZ01112 | ≤1.0mm² | 300V | 10A |
| 5 | AH-M20-0505FMZ01112 | AH-M20-0505MFZ01112 | ≤0.5mm² | 300V | 5A |
| 6 | AH-M20-0506FMZ01112 | AH-M20-0506FMZ01112 | ≤0.5mm² | 300V | 5A |
| 7 | AH-M20-0507FMZ01112 | AH-M20-0507MFZ01112 | ≤0.3mm² | 110V | 5A |
| 8 | AH-M20-0508FMZ01112 | AH-M20-0508MFZ01112 | ≤0.3mm² | 110V | 5A |
| 9 | AH-M20-0509FMZ01112 | AH-M20-0509MFZ01112 | ≤0.3mm | 110V | 5A |
| 2+3 | AH-M20-150523FMZ01112 | AH-M20-150523MFZ01112 |
≤1.0mm ≤0.3mm |
110V |
10A 5A |
| 2+4 | AH-M20-150524FMZ01112 | AH-M20-1505MFZ01112 |
≤1.0mm ≤0.3mm |
110V |
10A 5A |
| ОД кабеля | 5.5mm-10.0mm |
| Механическая жизнь | 3000 Циклы спаривания |
| Операционный рейтинг | -40℃~+105℃ |
| Уровень водонепроницаемости | IP67/IP68 |
| Размер кольца уплотнения | 13mm*9mm*6.5/7.5/8.5/9.5/10mm |
M20 2PIN и 3PIN соединитель, есть свалки и винтовый тип можно выбрать из
Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:
Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:
Вам нужно получить инструмент: электрический паящий утюг и олова, а затем сваятельная проволока на контактных штифтах.
Как купить правильный продукт?
| Разъем M20 может ОД кабеля: 5.5 ~ 10.0mm. Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:
1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 2*1.0+3*0.3mm2.OD: 8.3mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.
2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 15А
|
 |
Если вам нужно подключить более крупный кабель, есть M12 M15 M16 M20 M25 M29 для удовлетворения ваших потребностей.
 |
 |
 |
 |
