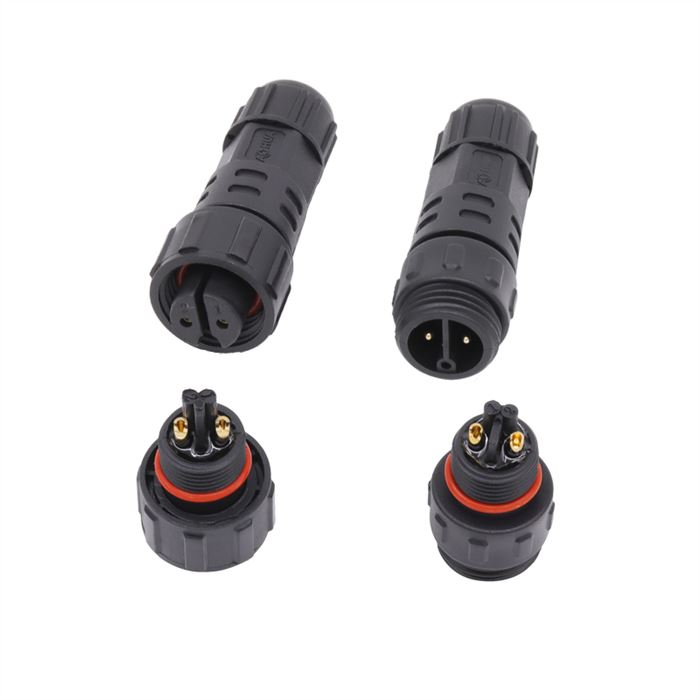

2PIN кабель к кабельному соединителю M12 сборка мужской женский вил IP68

  • ID : PN202429
  • Item No : AH-M16-1002FMZ/MFZ01112

1.Мужчина :AH-M16-1002FMZ01112 2.Женщина:AH-M16-1002MFZ01112 3.Материал для соединителя: Nylon 4.Аппаратные средства:Латунь с золотым покрытием 5.Сертификат: CE / ROHS / UL 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal

Add to Quotation List View Quotation List

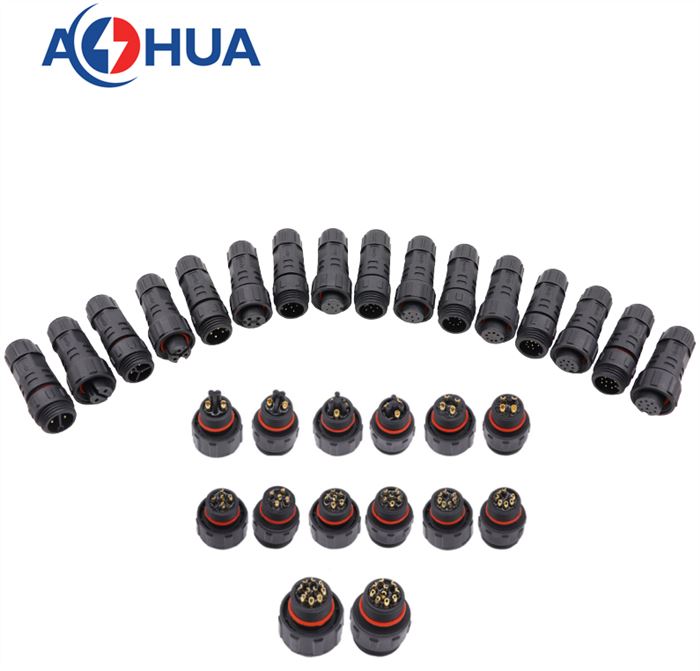

AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:



Спецификации:


PINs Мужчина Номер детали Женщина Номер детали Размер проволоки Напряжение  Текущий
2

AH-M16-1002FMZ01112

AH-M16-1002MFZ01112

 ≤1.0mm² 300V 10A
3 AH-M16-1003FMZ01112 AH-M16-1003MFZ01112 ≤1.0mm² 300V 10A
4 AH-M16-0504FMZ01112 AH-M16-0504MFZ01112 ≤0.5mm² 300V 5A
5 AH-M16-0505FMZ01112 AH-M16-0505MFZ01112 ≤0.3mm² 110V 5A
5 AH-M16-1005FMZ01112 AH-M16-1005FMZ01112 ≤0.5mm² 110V 10A
6 AH-M16-0506FMZ01112 AH-M16-0505MFZ01112 ≤0.3mm² 110V 5A
6 AH-M16-1006FMZ01112 AH-M16-1006MFZ01112 ≤0.5mm² 100V 10A
7 AH-M16-0507FMZ01112 AH-M16-0507MFZ01112 ≤0.2mm² 60V 5A
8 AH-M16-0508FMZ01112 AH-M16-0508MFZ01112 ≤0.2mm² 60V 5A
9 AH-M16-0509FMZ01112 AH-M16-0509MFZ01112 ≤0.2mm 60V 5A
10 AH-M16-0510FMZ01112 AH-M16-0510MFZ01112 ≤0.2mm 60V 5A
ОД кабеля 2.6mm-7.5mm
Механическая жизнь 3000 Циклы спаривания
Операционный рейтинг -40℃~+105℃
Уровень водонепроницаемости IP67/IP68
Размер кольца уплотнения 9mm*9mm*3.6/4.1/5.5/6.5/7.5mm

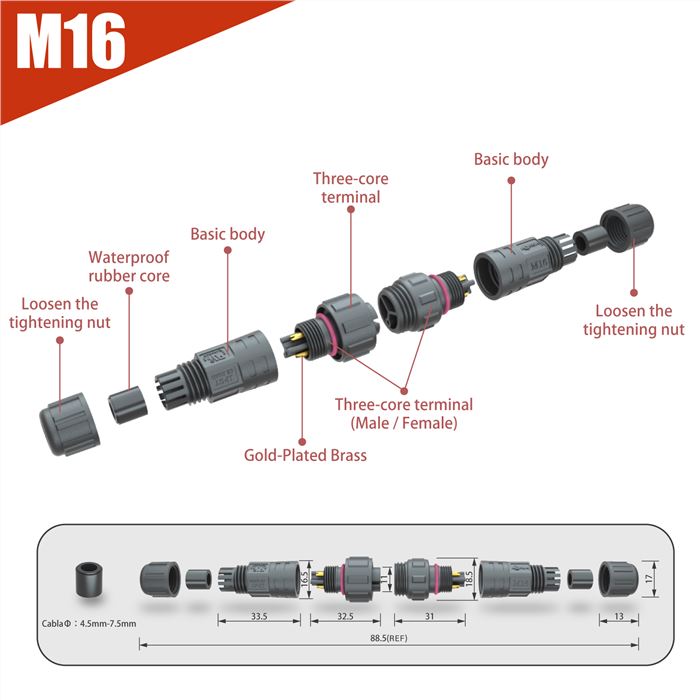

 Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:




Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:

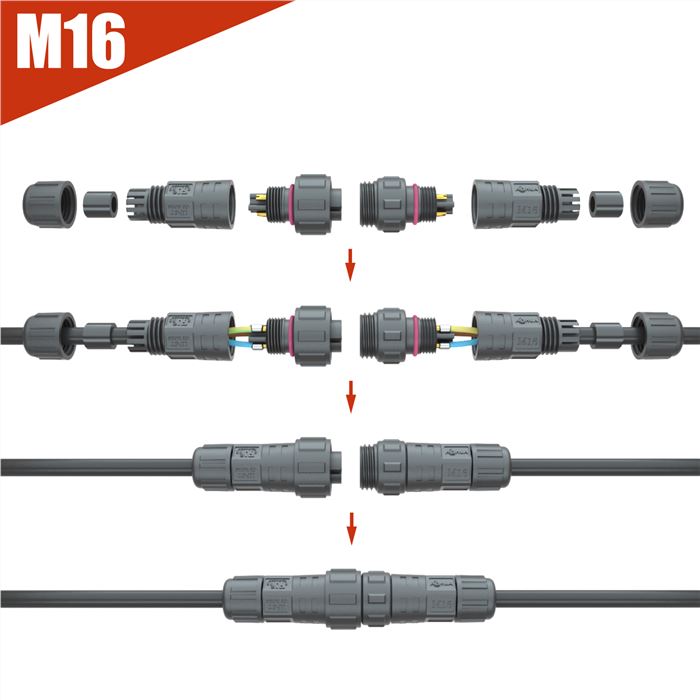

Вам нужно получить инструмент: электрический паящий утюг и олова, а затем сваятельная проволока на контактных штифтах.

Как купить правильный продукт?

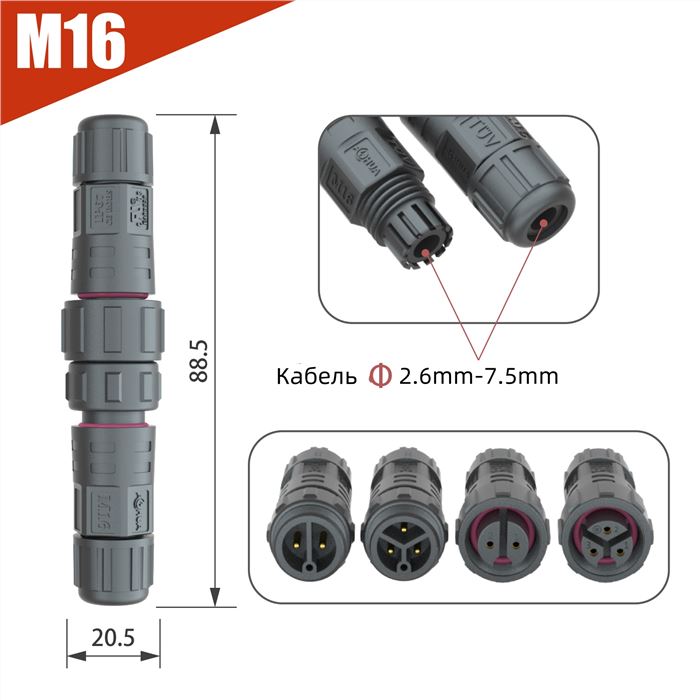

Разъем M16 может ОД кабеля: 2.6 ~ 7.5mm.
Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:

1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 2* 1.0mm2.OD: 6.8mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.

2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 5А

Если вам нужно подключить более крупный кабель, есть M12 M15 M16 M20 M25 M29 для удовлетворения ваших потребностей.
