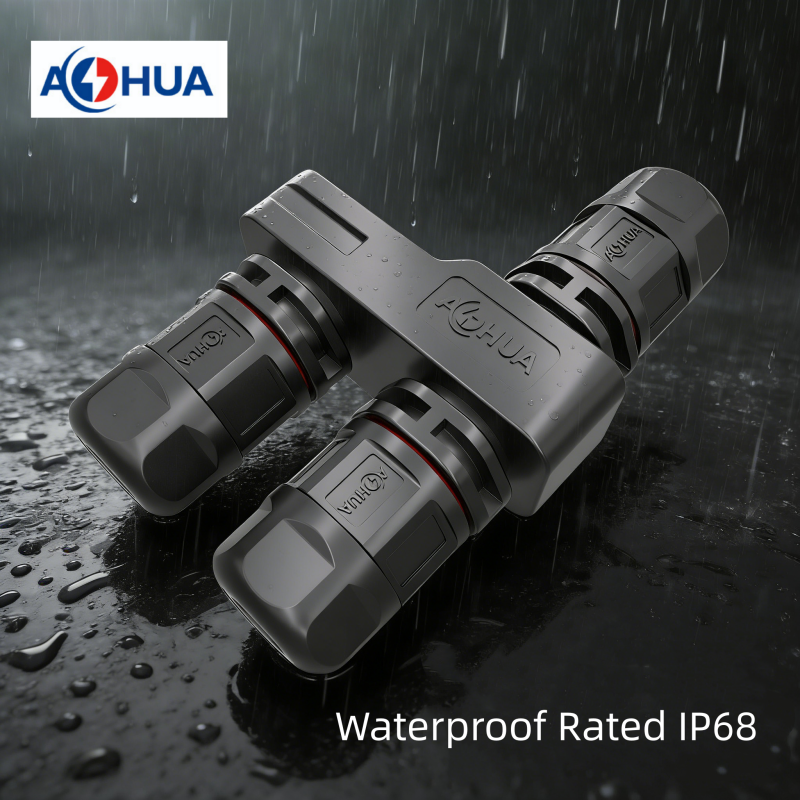

Водонепроницаемый разветвитель M16 на 2 позиции, разъем питания 10А, винтовой тип, штекер IP68

  • ID : PN2026-282
  • Item No : AH-M16-1002ZK2P122

1.Материал: Nylon PA66 2.Контактный PIN: Латунь с золотым покрытием 3.Номинальное напряжение: 300В 4.Номинальный ток: 10A 5.Проводный кабель ≤1.5мм2 8.ОД кабеля: 5.5~10мм 9.Сертификат: CE, ROHS, 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal

Add to Quotation List View Quotation List

AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 18 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:


Водонепроницаемый разъем сборки M16 можно комбинировать с разъемами типа L / T / Y / F, чтобы обеспечить решение для модулей светодиодных ламп.
Широко используется в светодиодной лампе роста растений, уличном фонаре, садовом освещении, сценевом освещении, светодиодным наружным дисплеем, разъединительной коробке, наружной инженерии,горнодобывающая техника, солнечная ветряная энергия, солнечные водонагреватели и различные машины и так далее..



PINs Номер детали Размер проволоки Напряжение Текущий
2

AH-M16-1002ZK2P122

 ≤1.5mm²
 300V 10A
2

AH-M16-1002ZK3P122

 ≤1.5mm² 300V 10A
2

AH-M16-1002ZK4P122

 ≤1.5mm² 300V 10A
ОД кабеля 5.5mm-10mm
Операционный рейтинг -40℃~+105℃

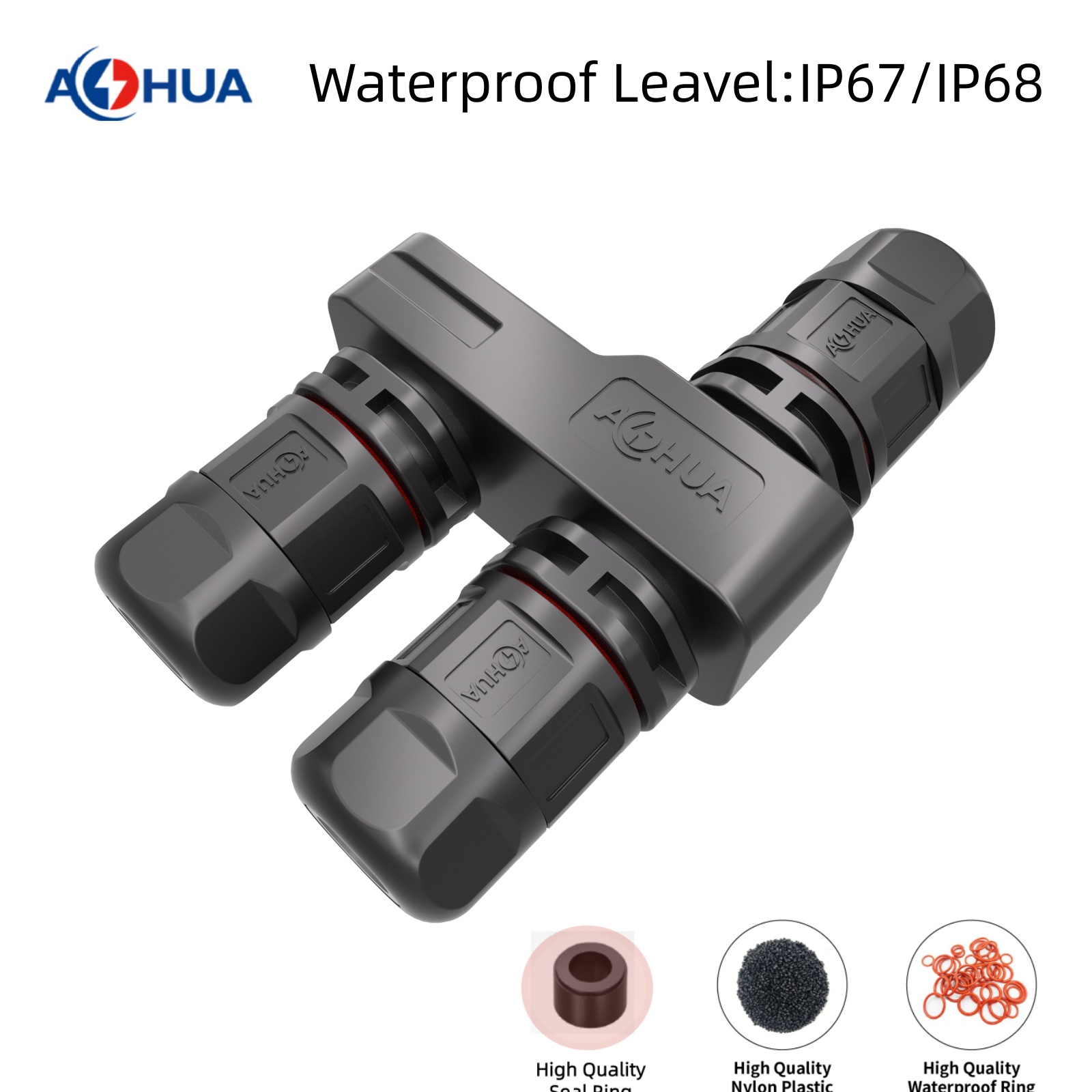

Уровень водонепроницаемости IP67/IP68
Размер кольца уплотнения 13mm*9mm*5.5/6.5/7.5/8.5/9.5/10mm
Материал корпуса:  нейлон PA66
Материал контактов:  латунь с золотым покрытием, латунь с никелевым покрытием
1.Винтовая сборка водонепроницаемой пробки типа проводки M16.
Разъемник без кабеля. Операционное средство: отвертка скважины.

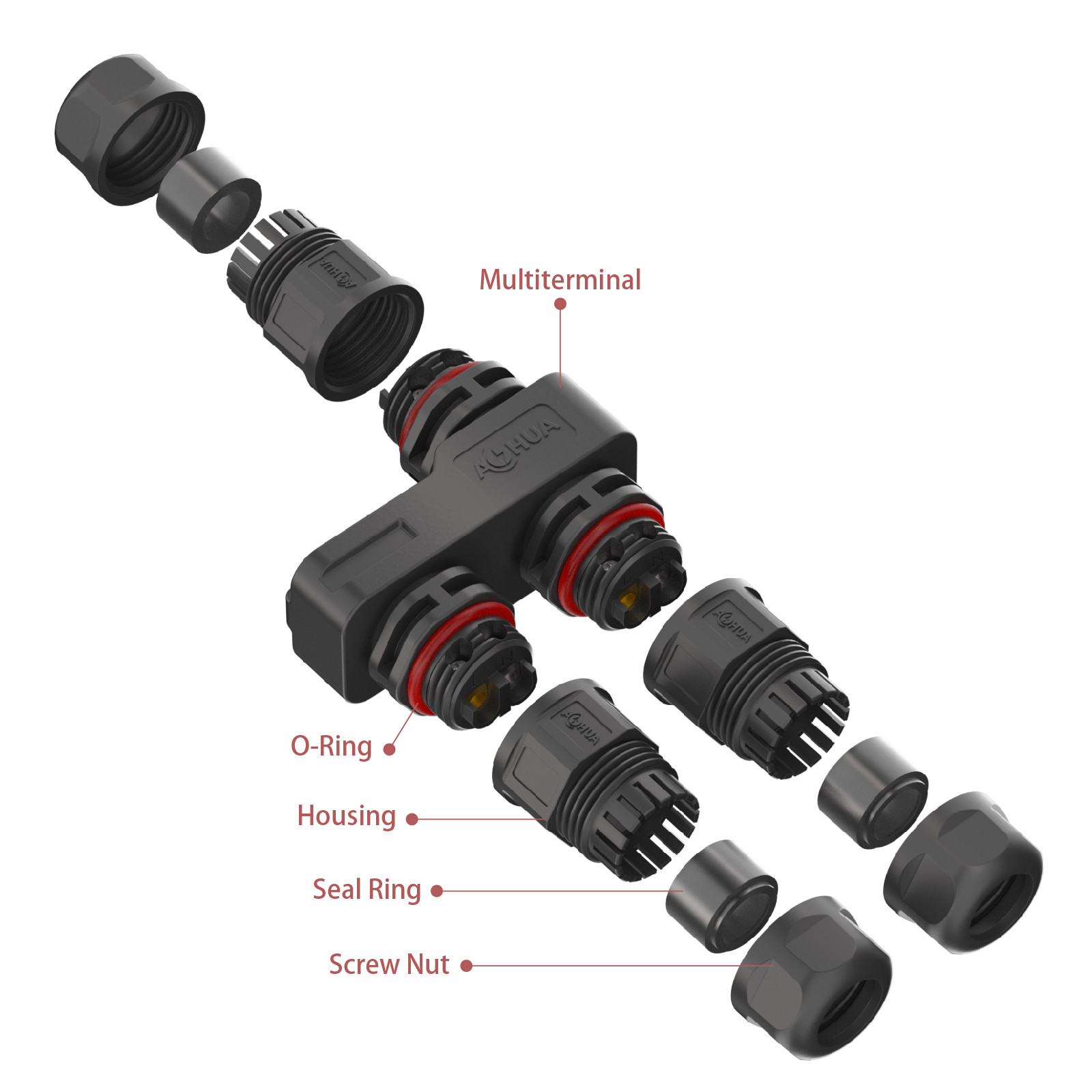

M16 состоит из мужского ядра, женского ядра, О-кольца, корпуса, уплотнительного кольца и винтовой яручки.



Как заказать подходящий соединитель?

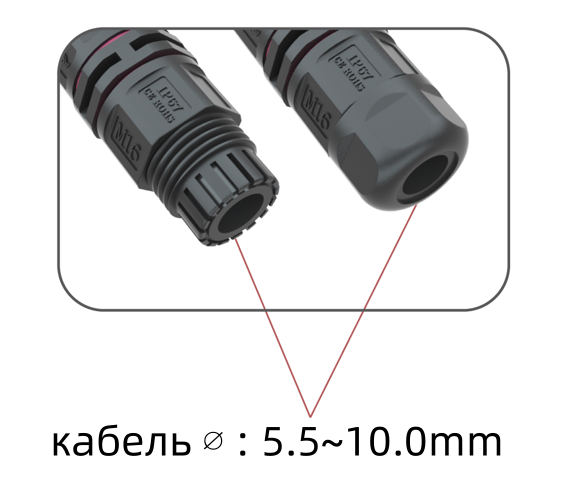

Разъем M16 может ОД кабеля: 5.5~ 10mm.
Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:

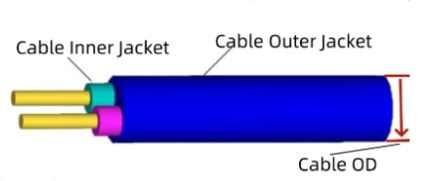

1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 2 *1.0mm2.OD: 7.2mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.

2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 5А



Подходящий размер уплотнительного кольца может помочь соединителю достичь лучшего водонепроницаемого эффекта, в соответствии с внешним диаметром кабеля выбрать размер уплотнительного кольца.
В основном представляет M16 2Pin сборка H Splitter водонепроницаемая пробка.
Этот соединитель поставляется без кабеля.
Это проволочный тип с винтовым клеммой.
Водонепроницаемый разъем H-образный 2 контакта, разветвитель 1 на 2

Номер детали: AH-M16-1002ZK2P122

1.Пластиковый материал: Нейлон PA66.
2.Материал контактов: Латунь с золотым покрытием, латунь с никелевым покрытием.
3.Напряжение/Ток: 300 В, 10 А.

4.Степень защиты от воды: IP68
5.Наружный диаметр подключаемого кабеля: 5,5–10 мм.
6.Сечение кабеля: 1.5мм²,1.0мм²,0,75 мм², 0,5 мм²;
18AWG, 20AWG, 22AWG.
7.Сертификаты: CE/ROHS/ISO9001…
8.Основной рынок сбыта: По всему миру…

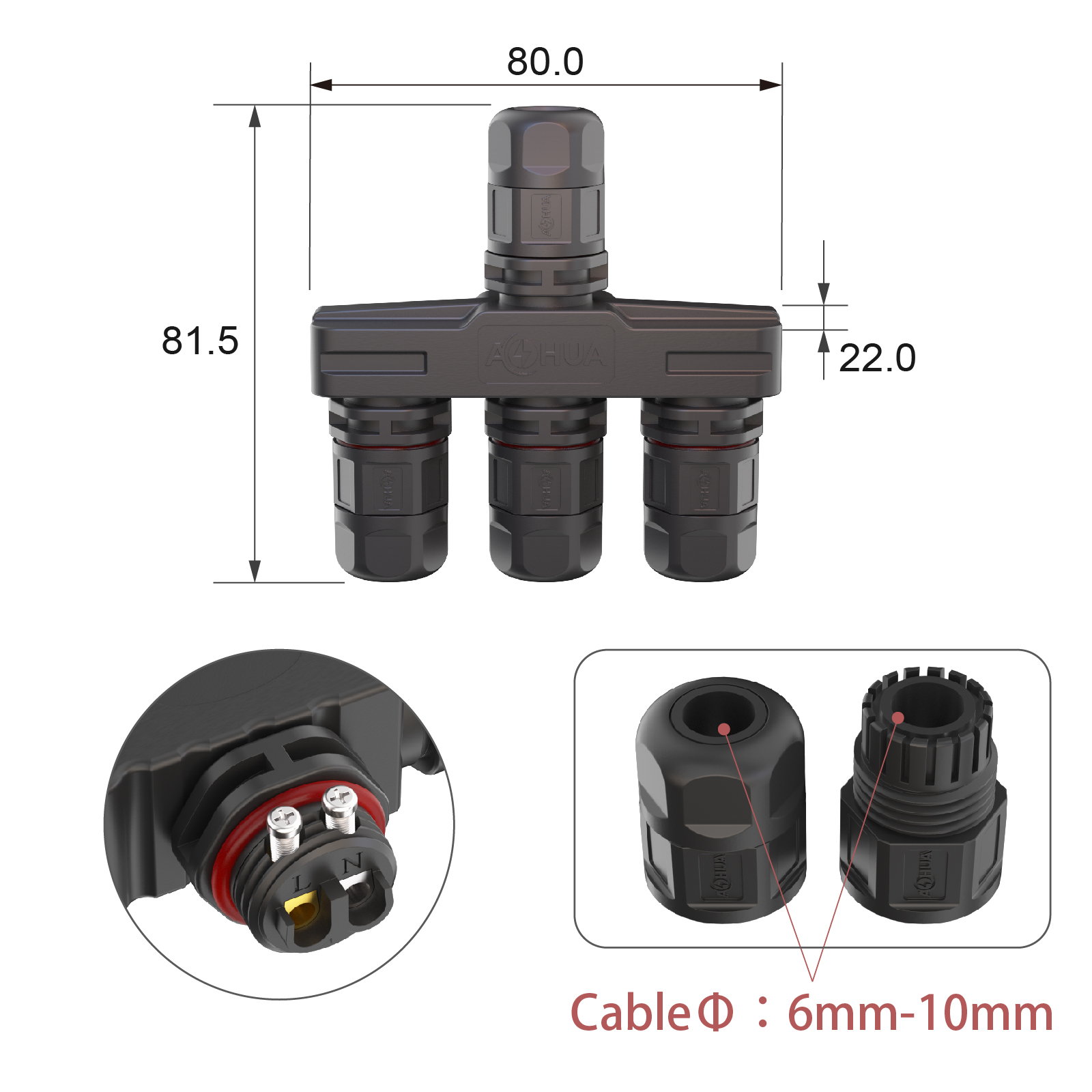

Водонепроницаемый разъем H-образный 2 контакта, разветвитель 1 на 3

Номер детали: AH-M16-1002ZK3P122

1.Пластиковый материал: Нейлон PA66.
2.Материал контактов: Латунь с золотым покрытием, латунь с никелевым покрытием.
3.Напряжение/Ток: 300 В, 10 А.

4.Степень защиты от воды: IP68
5.Наружный диаметр подключаемого кабеля: 5.5–10 мм.
6.Сечение кабеля: 1.5мм²,1.0мм²,0,75 мм², 0,5 мм²;
18AWG, 20AWG, 22AWG.
7.Сертификаты: CE/ROHS/ISO9001…
8.Основной рынок сбыта: По всему миру…

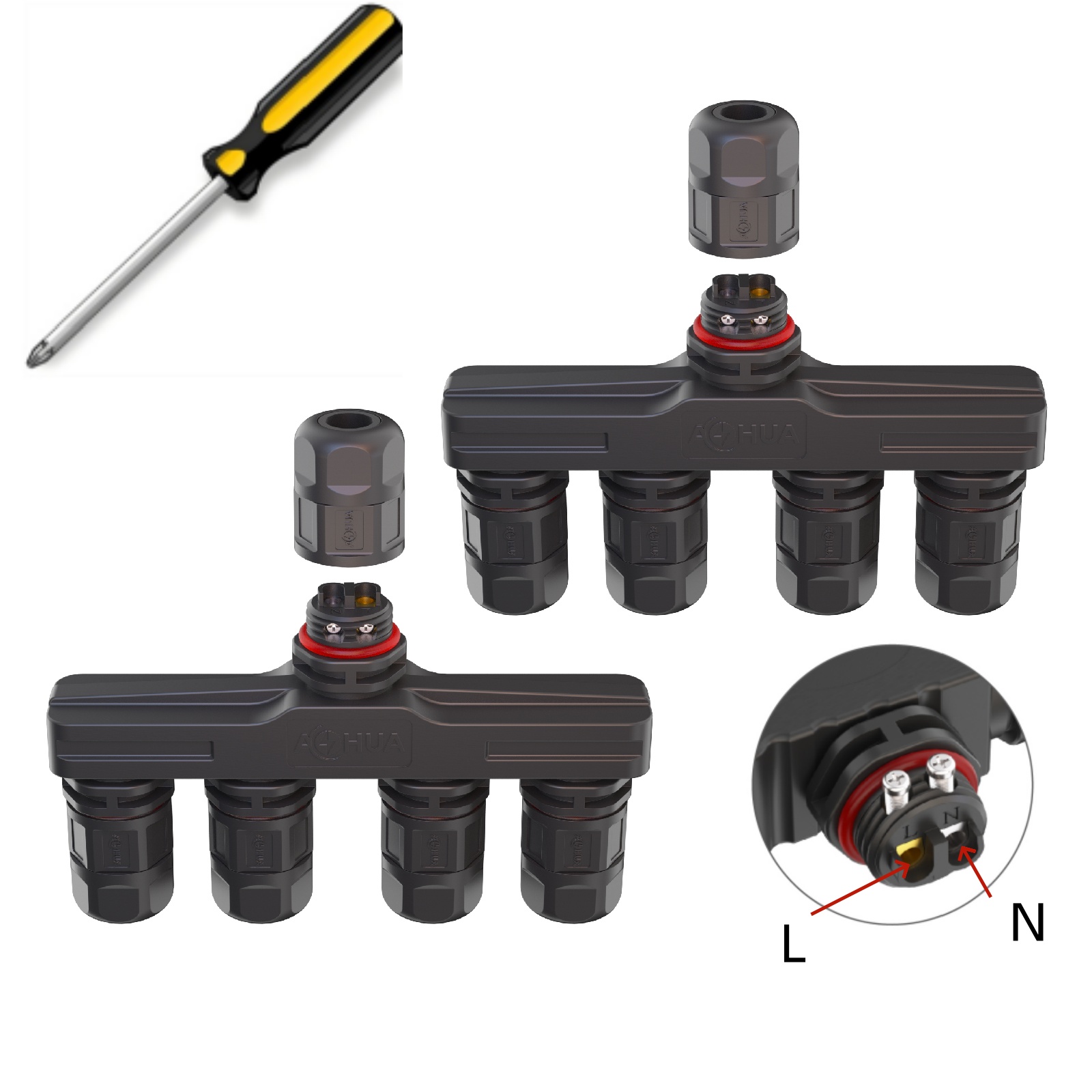

Водонепроницаемый разъем H-образный 2 контакта, разветвитель 1 на 4

Номер детали: AH-M16-1002ZK4P122

1.Пластиковый материал: Нейлон PA66.
2.Материал контактов: Латунь с золотым покрытием, латунь с никелевым покрытием.
3.Напряжение/Ток: 300 В, 10 А.

4.Степень защиты от воды: IP68
5.Наружный диаметр подключаемого кабеля: 5.5–10 мм.
6.Сечение кабеля: 1.5мм²,1.0мм²,0,75 мм², 0,5 мм²;
18AWG, 20AWG, 22AWG.
7.Сертификаты: CE/ROHS/ISO9001…
8.Основной рынок сбыта: По всему миру…

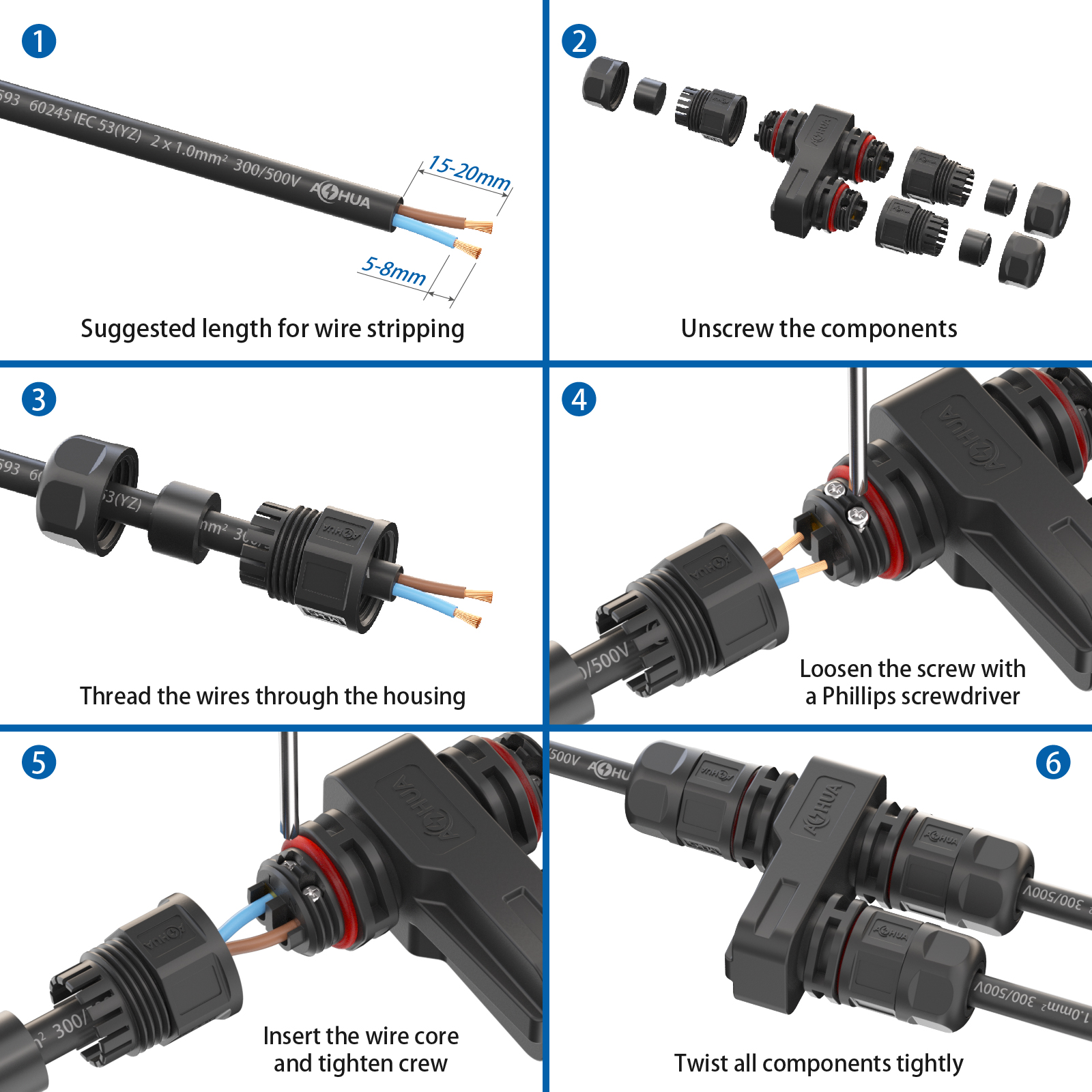

Инструкция по монтажу:







Для удовлетворения ваших потребностей доступны Т-образные и Х-образные разветвители с кнопочным фиксатором.
