3-контактный Т-разъем водонепроницаемый UL/CE/SAA 500V 20A M20 для светодиодного освещения

  • ID : PN2026-272
  • Item No : AH-M20-2003Z01122

1.Материал: Nylon PA66 2.Контактный PIN: Латунь с золотым покрытием 3.Номинальное напряжение: 500В 4.Номинальный ток: 20A 5.Проводный кабель ≤2.5мм2 8.ОД кабеля: 5.5~ 10.0мм 9.Сертификат: UL,CE, ROHS, SAA, 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal

Add to Quotation List View Quotation List

AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 18 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:


Водонепроницаемый разъем сборки M20 можно комбинировать с разъемами типа L / T / Y / F, чтобы обеспечить решение для модулей светодиодных ламп.
Широко используется в светодиодной лампе роста растений, уличном фонаре, садовом освещении, сценевом освещении, светодиодным наружным дисплеем, разъединительной коробке, наружной инженерии,горнодобывающая техника, солнечная ветряная энергия, солнечные водонагреватели и различные машины и так далее..

PINs Номер детали Размер проволоки Напряжение Текущий
2

AH-M20-2002Z01122

 ≤1.5mm²
 500V 20A
3

AH-M20-2003Z01122

 ≤1.5mm² 500V 20A
ОД кабеля 5.5mm-10.0mm
Операционный рейтинг -40℃~+105℃
Уровень водонепроницаемости IP67/IP68
Размер кольца уплотнения 13mm*9mm*6.5/7.5/8.5/9.5/10.0mm
1.Винтовая сборка водонепроницаемой пробки типа проводки M20.
Разъемник без кабеля. Операционное средство: отвертка скважины.

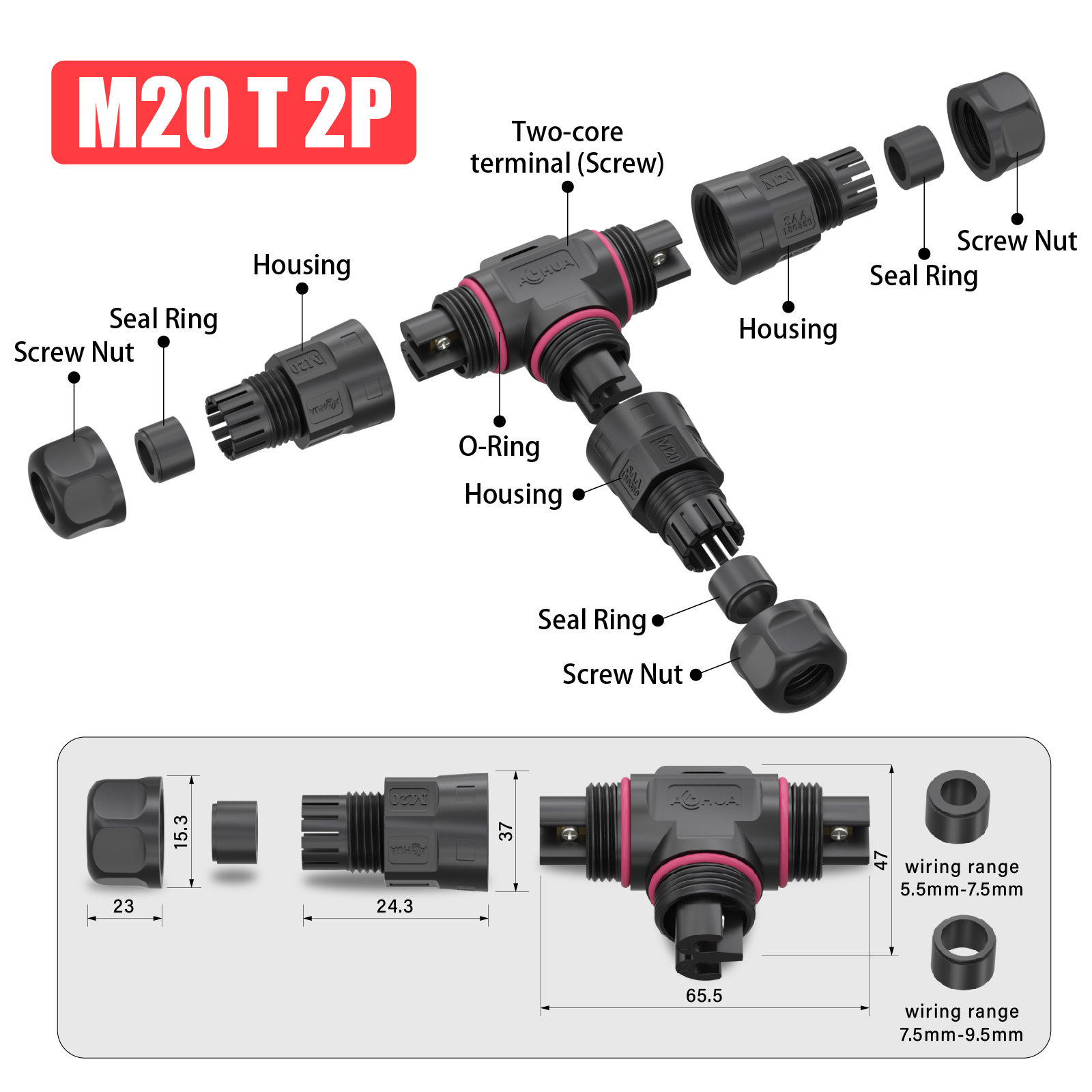

M20 состоит из мужского ядра, женского ядра, О-кольца, корпуса, уплотнительного кольца и винтовой яручки.



Как заказать подходящий соединитель?

Разъем M20 может ОД кабеля: 5.5 ~ 10.0mm.
Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:

1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 3 *1.5mm2.OD: 11.0mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.

2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 15А



Подходящий размер уплотнительного кольца может помочь соединителю достичь лучшего водонепроницаемого эффекта, в соответствии с внешним диаметром кабеля выбрать размер уплотнительного кольца.
В основном представляет M20 2Pin и 3pin сборка T Splitter водонепроницаемая пробка.
Этот соединитель поставляется без кабеля.
Это проволочный тип с винтовым клеммой.

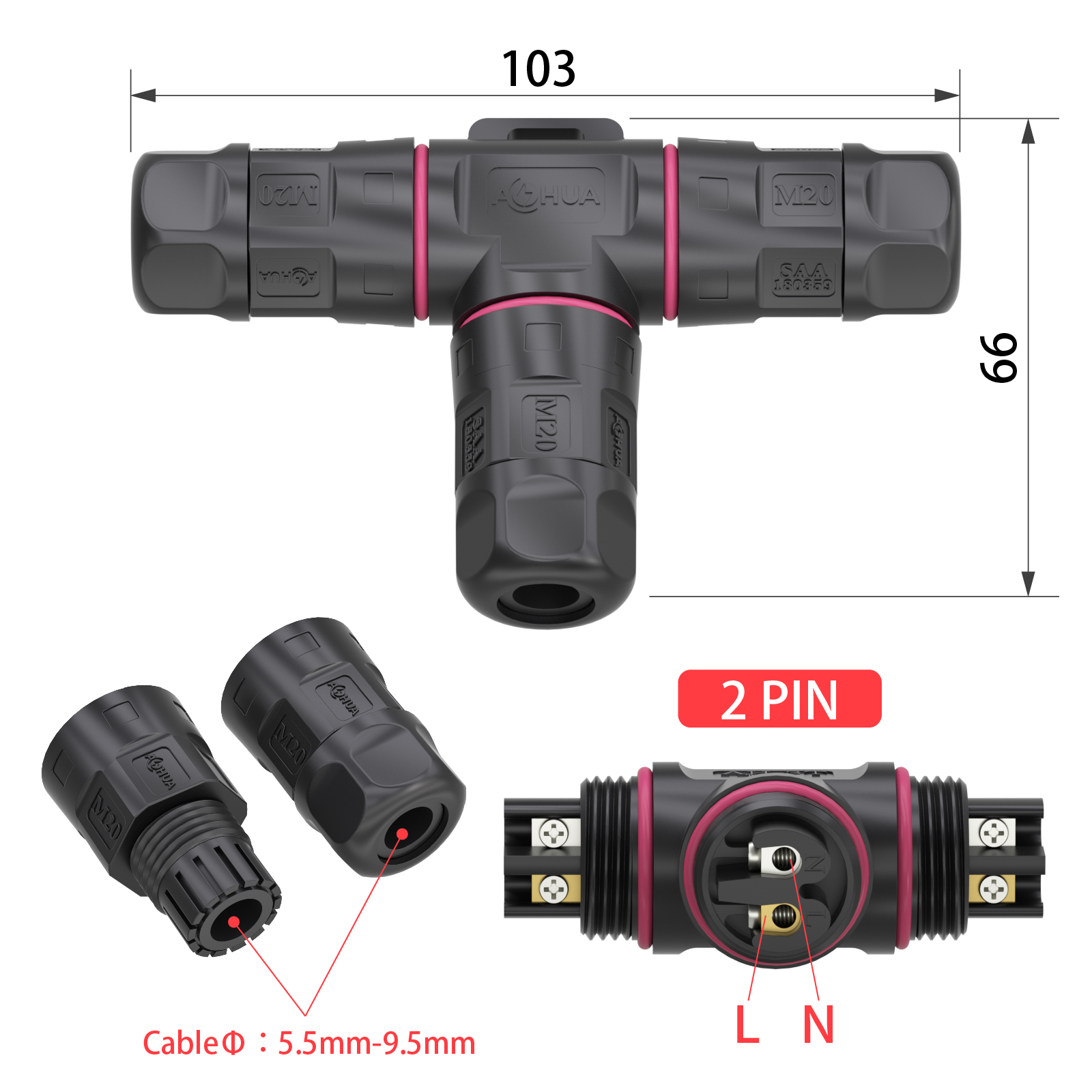

2-контактный Т-образный разъем для соединения проводов

Номер детали:

AH-M20-2002T01122

  1. Материал корпуса: нейлон PA66.
  2. Материал контактов: латунь с золотым покрытием, латунь с никелевым покрытием.
  3. Напряжение / Ток: 500 В 20 А.
  4. Механический срок службы: 3000 циклов подключения.
  5. Степень защиты от влаги: IP68.
  6. Наружный диаметр подключаемого кабеля: 5,5–9,5 мм.
  7. Сечение кабеля: 0,75 мм², 1,0 мм², 1,5 мм²;

    18AWG, 16AWG.
  8. Сертификаты: CE / RoHS / ISO9001 / UL / SAA и др.
  9. Основной рынок сбыта: по всему миру.

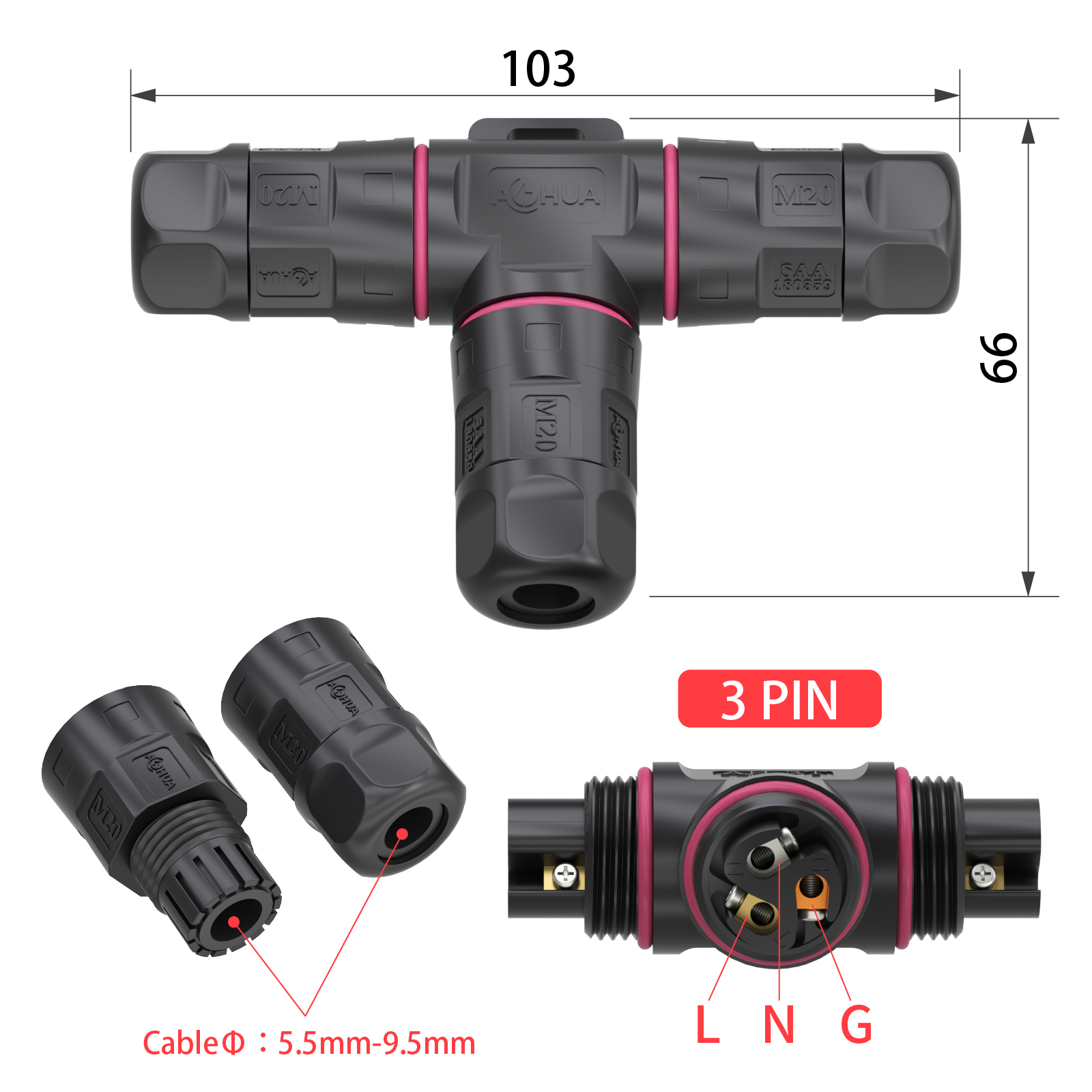

3-контактный Т-образный разъем для соединения проводов

Номер детали:

AH-M20-2003T01122

  1. Материал пластика: нейлон PA66.
  2. Материал контактов: латунь с золотым покрытием, латунь с никелевым покрытием.
  3. Напряжение / Ток: 500 В 20 А.
  4. Механический срок службы: 3000 циклов подключения.
  5. Степень защиты от влаги: IP68.
  6. Наружный диаметр подключаемого кабеля: 5,5–9,5 мм.
  7. Сечение кабеля: 0,75 мм², 1,0 мм², 1,5 мм²;

    18AWG, 16AWG.
  8. Сертификаты: CE / RoHS / ISO9001 / UL / SAA и др.
  9. Основной рынок сбыта: по всему миру.

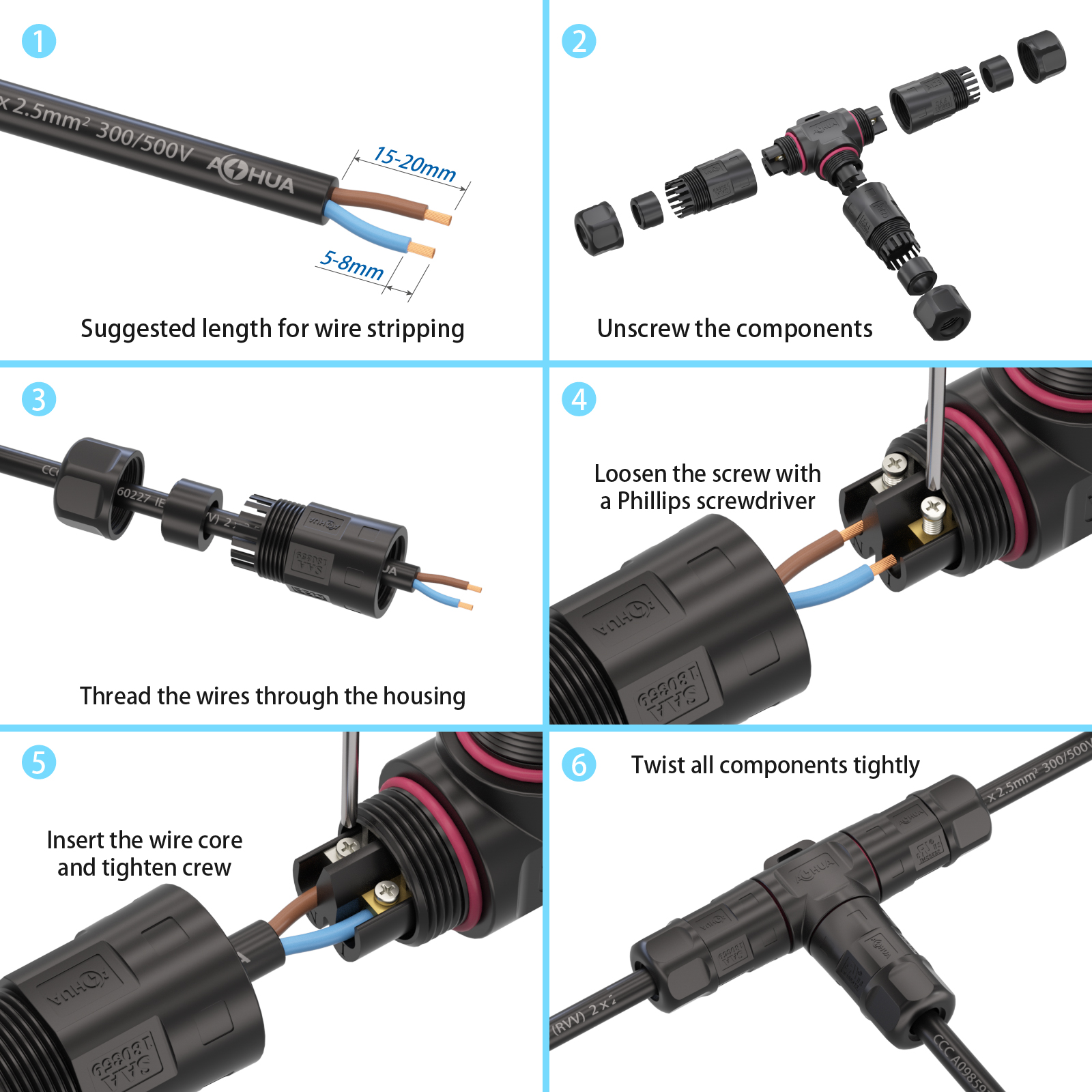

Инструкция по монтажу:


Для удовлетворения ваших потребностей доступны Т-образные и Х-образные разветвители с кнопочным фиксатором.
