AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:

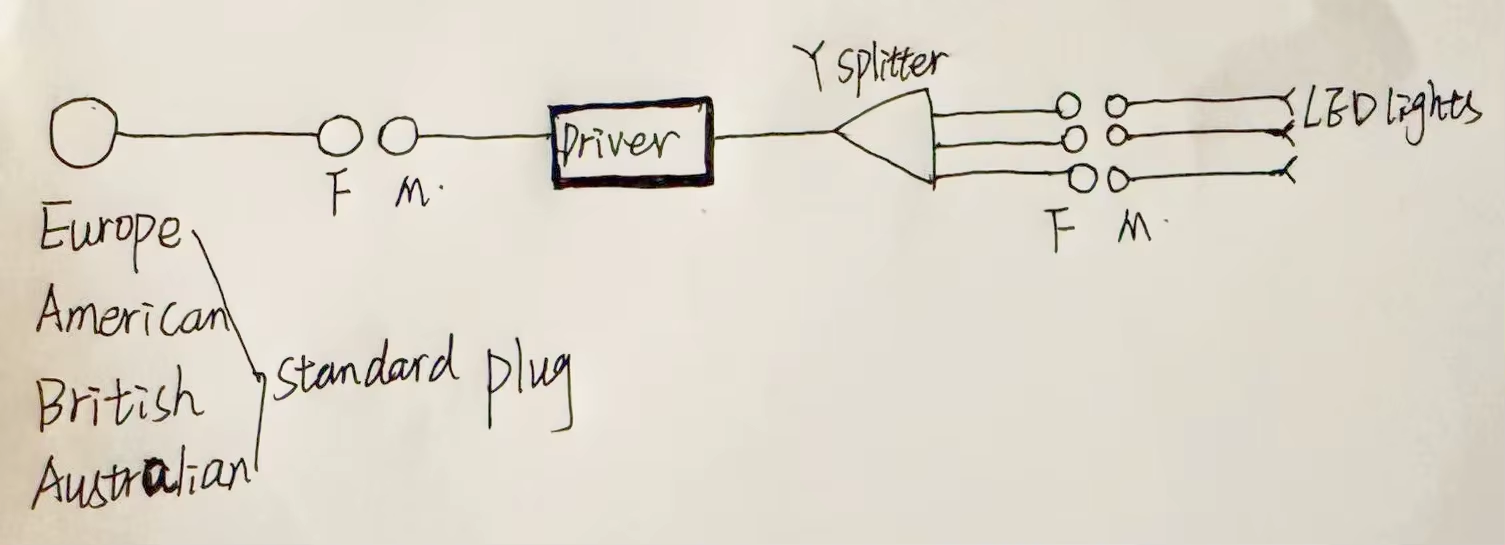

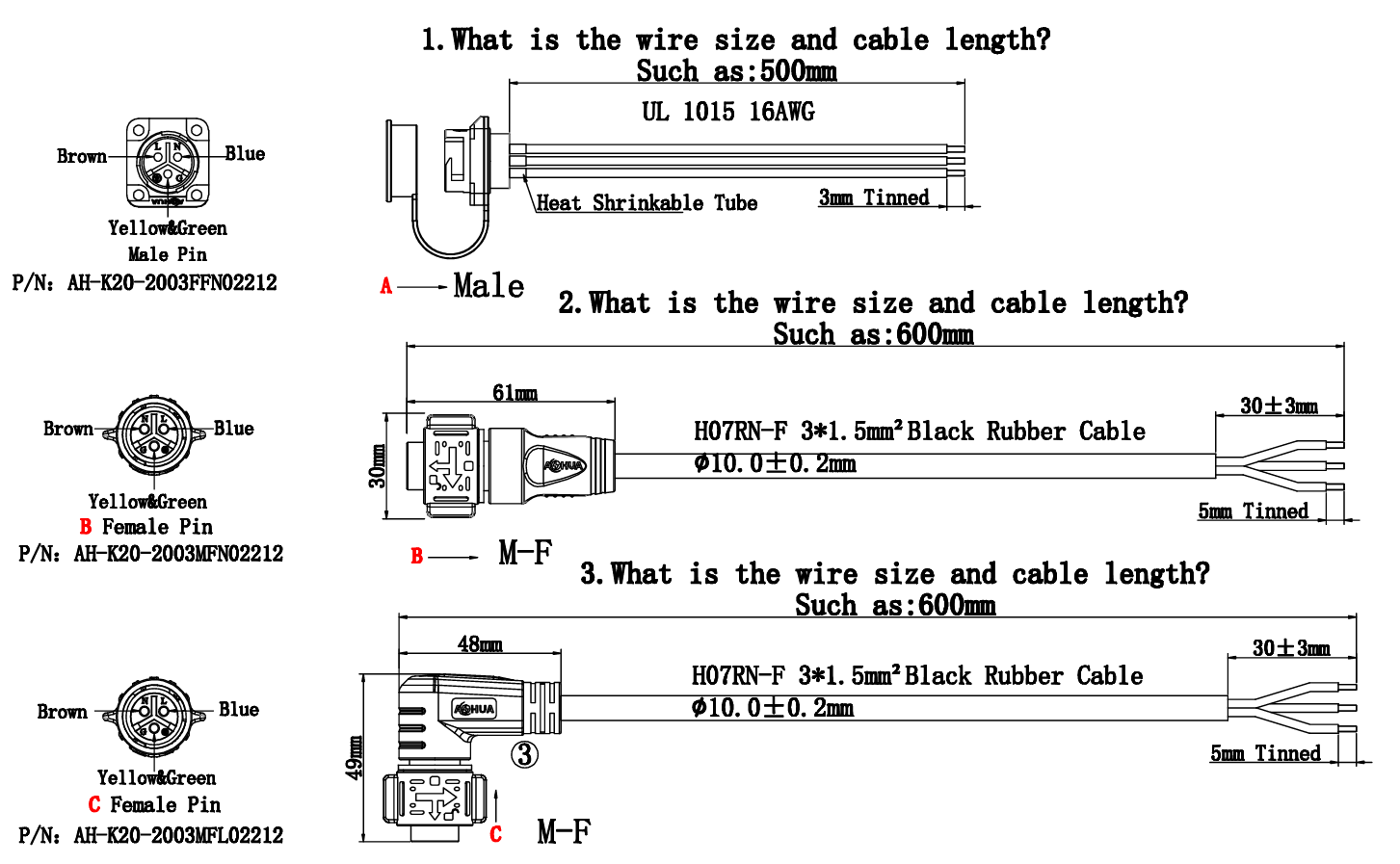

Если вы можете поделиться всем эскизом проекта со мной, это может помочь мне быстро понять, что вы хотите, тогда я могу предоставить наиболее подходящее кабельное решение для вас.  Есть мой эскиз для вашей справки, как ниже:


Спецификации:

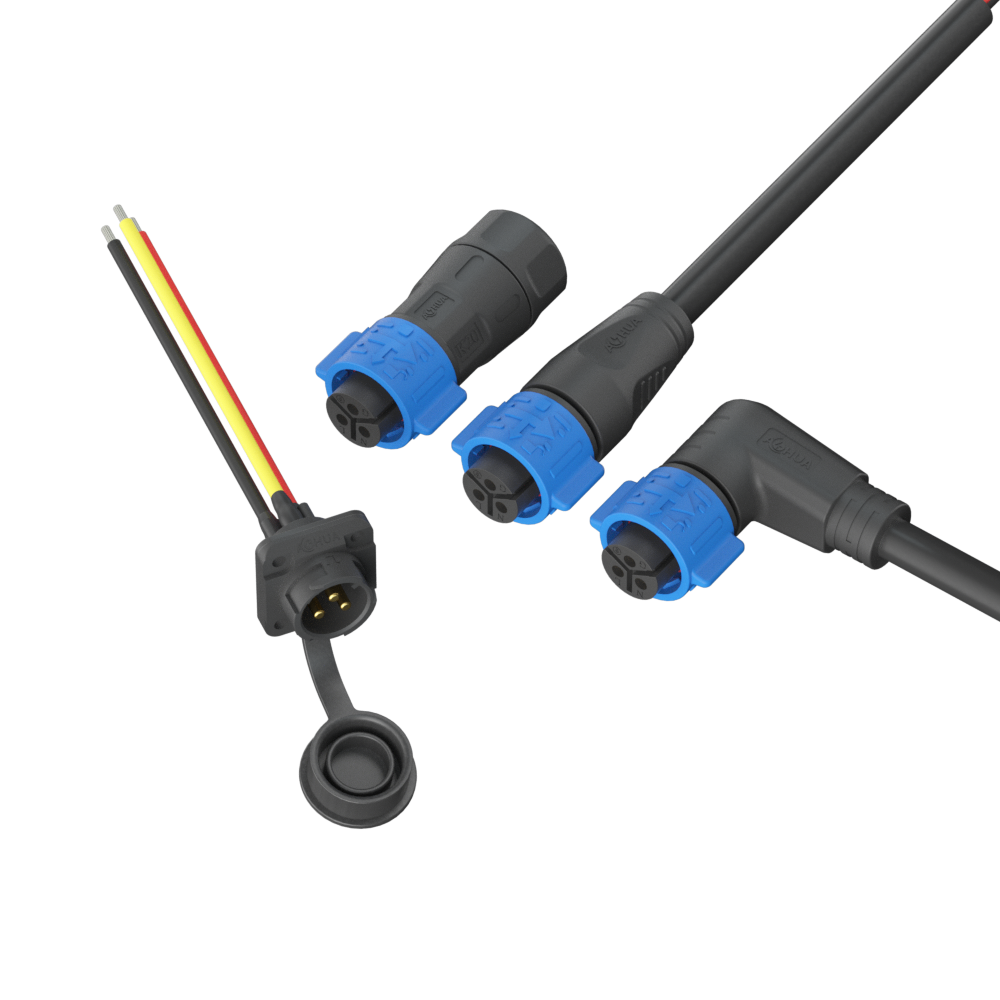

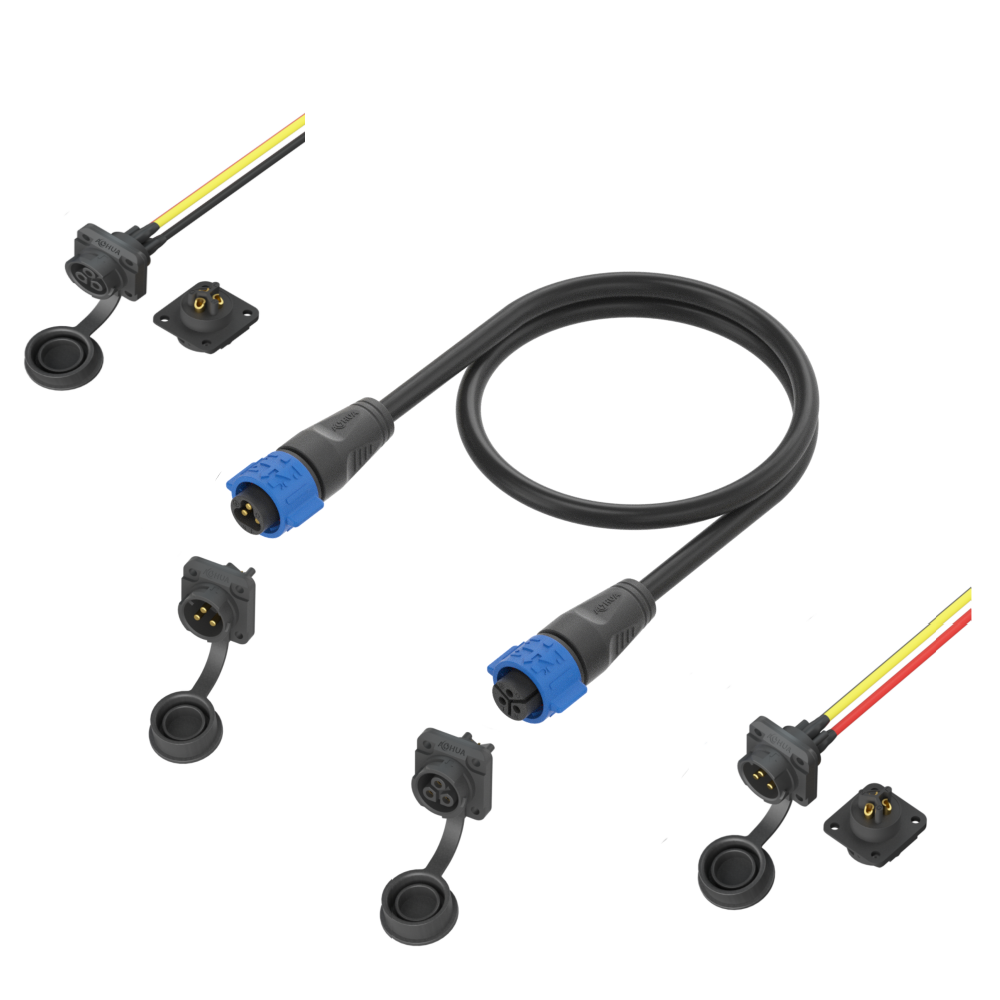

В основном ввести квадратную мужскую стыковку панели с сборкой женской розетки, формование женского соединителя и локтевого/90° женского соединителя.

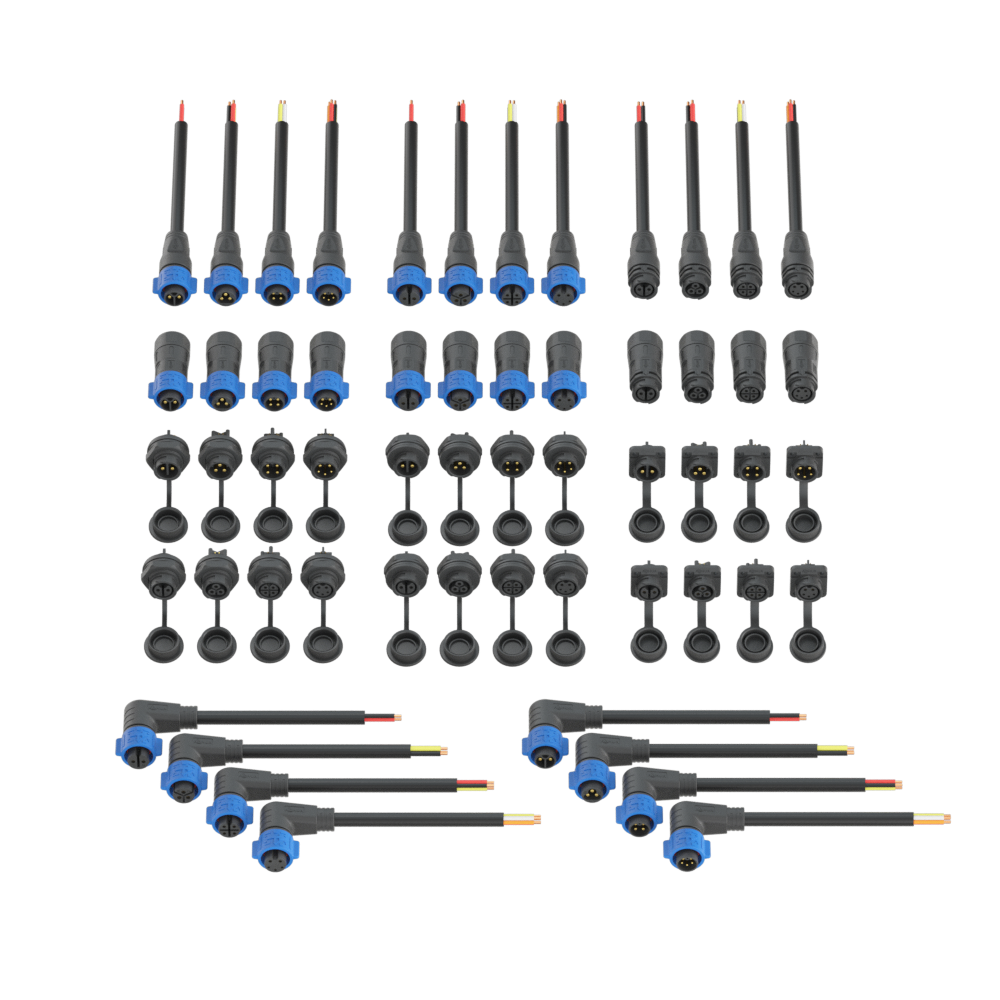

В основном вводят предварительно проводный тип, сборочный провод к типу провода, провод к панели типа и тип локтя водонепроницаемый разъем, эти разъемы совместимы друг с другом.

1. Материал мужской женской оболочки является Nylon PA66, его преимущества:(1) Nylon PA66 имеет высокую прочность на растяжение и ударостойкость, что позволяет корпусу разъема выдерживать внешнее давление, столкновения и вибрации без легкой деформации или повреждения. Это гарантирует, что корпус может эффективно защитить внутренние компоненты во время использования и транспортировки.

(2)Превосходная теплостойкость.
(3)Хорошая электрическая изоляция, Nylon PA66 является отличным изолятором, который может эффективно изолировать внутренние проводящие части разъема от внешней среды. Это предотвращает утечку, короткие замыкания или помехи, вызванные электрической проводимостью, обеспечивая безопасную и стабильную работу разъема.

(4)Сильная химическая устойчивость. Он устойчив к большинству распространенных химических веществ, таких как масла, смазки и слабые кислоты/основания.
Это позволяет корпусу разъема сохранять целостность в средах, где он может контактировать с такими веществами, без коррозии или деградации, продлевая срок его службы.

2. Контактный материал: позолоченная латунь, его особенности:
(1)Отличная электрическая проводимость.
(2.) Превосходная коррозионная стойкость.
(3.) Улучшенная долговечность и износостойкость.
(4.) Надежная работа в суровых условиях.
(5)Гладкая поверхность золотого покрытия минимизирует контактное сопротивление между спаривающимися частями соединителя. Это не только повышает эффективность передачи тока, но и предотвращает чрезмерное выделение тепла в точках контакта, защищая как разъем, так и подключенные устройства от повреждений.

3. Уровень водонепроницаемости до IP68, защищающий электрическое соединение от пыли, влаги и опасной среды, рабочий рейтинг:-40°C ~+105°C. Механический срок службы составляет 3000 циклов спаривания.

4. Есть пылепроницаемая колпачка может быть выбрана из, ее можно использовать для отсоединения мужского женского разъема, предотвращения попадания пыли и мусора, защиты от влаги, защиты от физических повреждений.

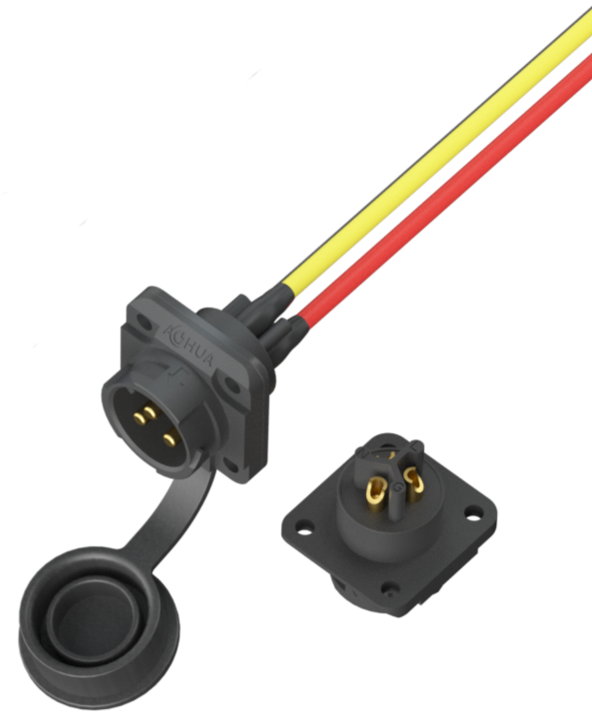

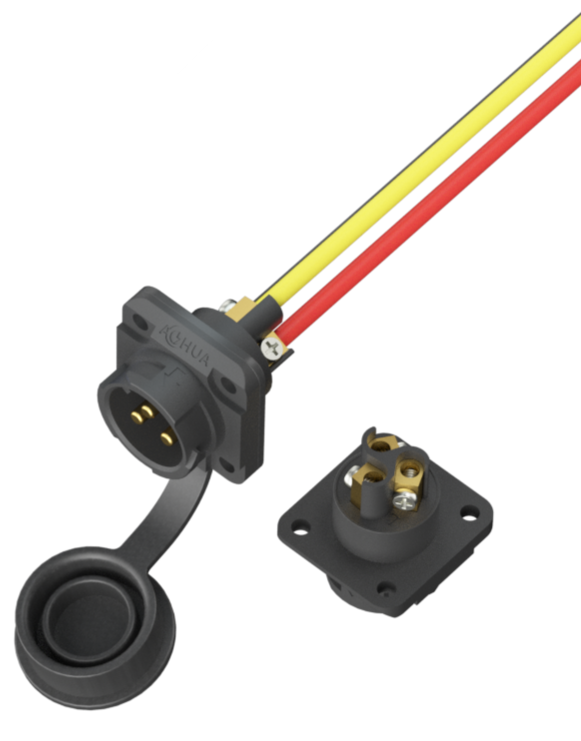

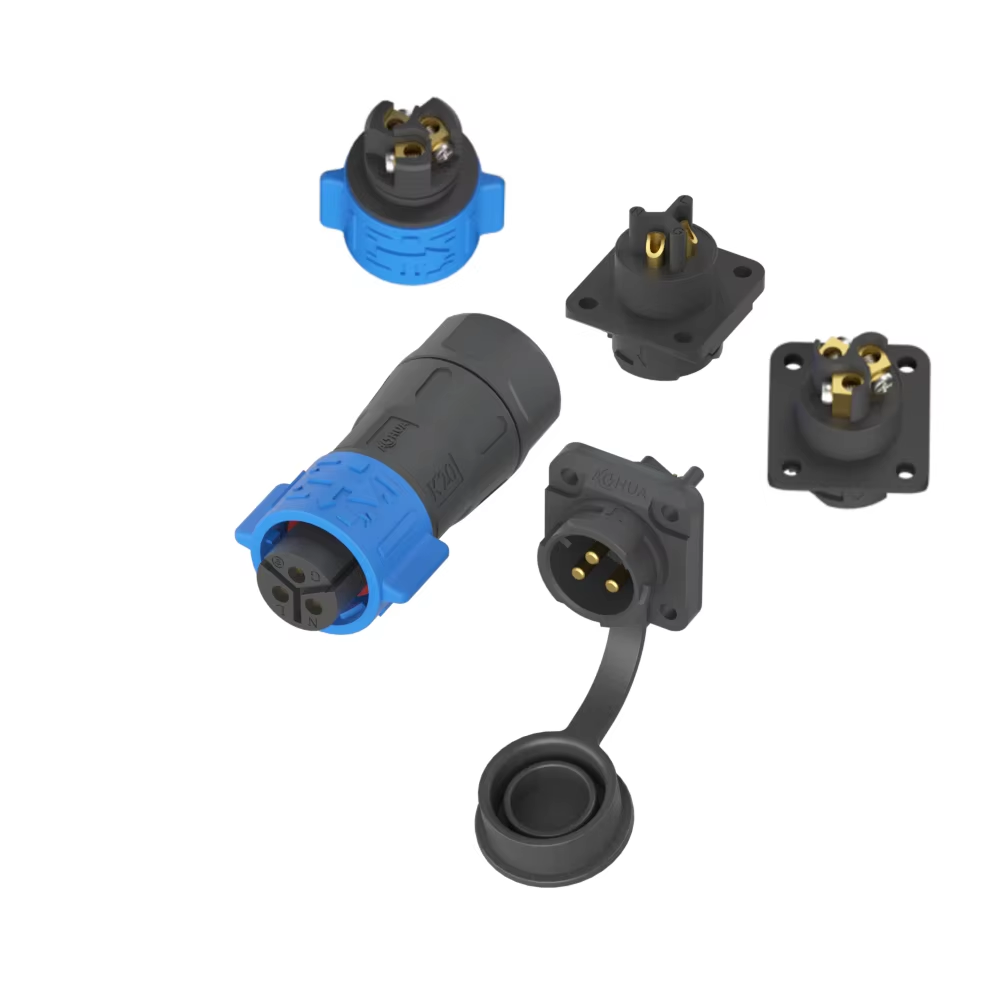

1.Мужская панель матч с женской розеткой.  Для мужской панели, существуют методы крепления винта и припоя типа соединения кабелей для удовлетворения ваших потребностей, аналог женской розетки с типом крепления винта.  Винтовой тип более удобен для полевой сборки, инструмент не нужен, только хорошо отвертка.  Мужская панель Solder Type подходит для заводской сборки, запрашивая инструмент: электрический паяльник.

Напряжениеток: 300V/20A.
Материал корпуса: нейлон.  Контактный материал: латунь с золотыми покрытием. Водонепроницаемый рейтинг: IP67/IP68.
Operating Rating: -40°C ~+105°C.
Диапазон соединительных кабелей: Макс 2,5 мм2.  (2.5mmm2,1.5mmm2,1.0mm2,0.5mm2,13AWG,14AWG,16AWG,18AWG,20AWG.)

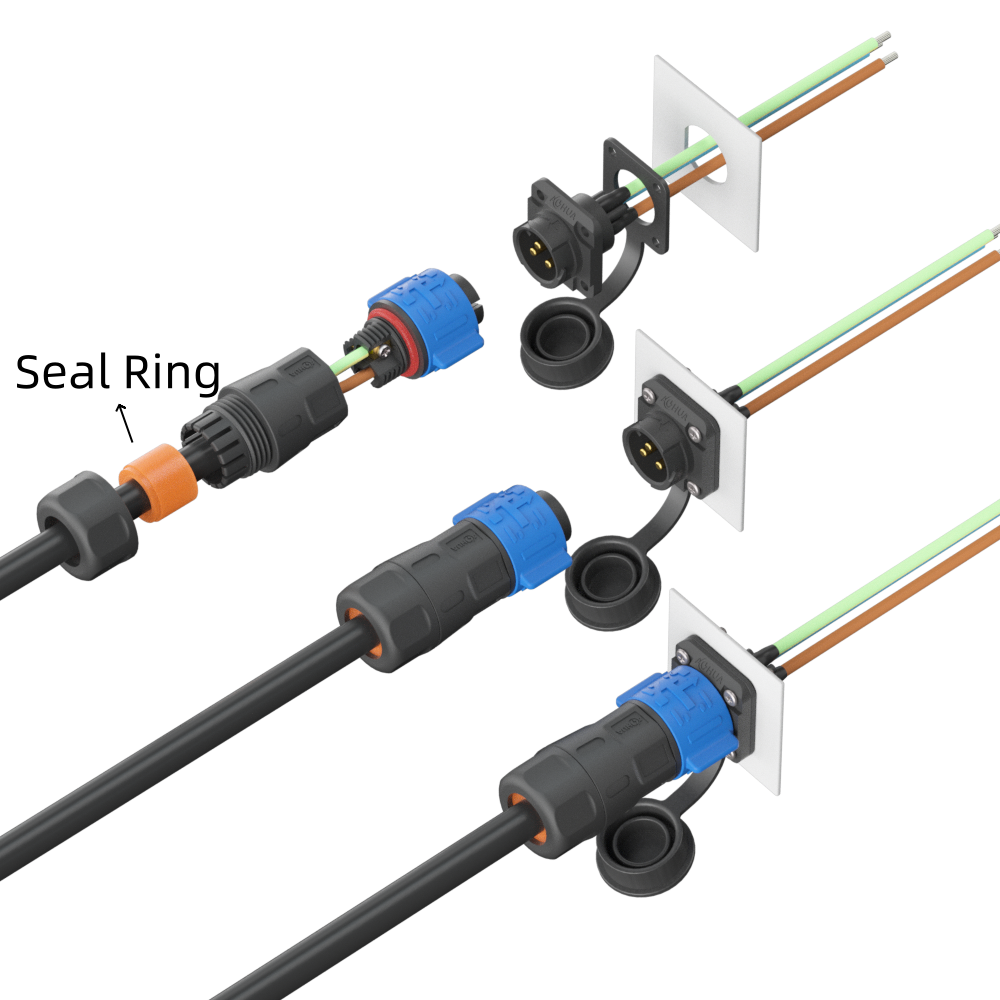

Разъем K20 может ОД кабеля: 6~ 13mm. Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:  1. Каков размер провода и внешний диаметр кабеля вы хотите подключить? Такие, как: 3*2.5mm2,OD: 11.0mm. Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта. 2.Сколько тока он должен работать? Например: 20A

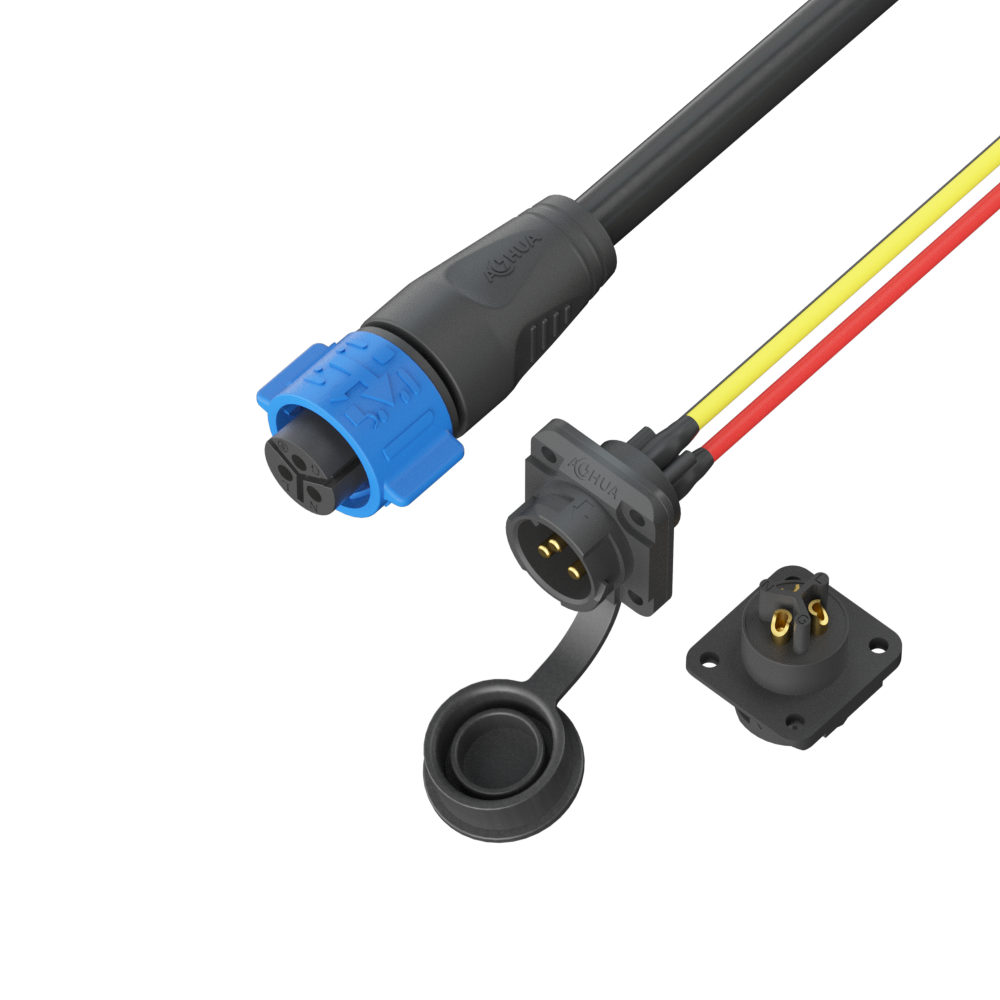

2.Мужская панель совпадает с формованием женского соединителя.

Напряжение/ток: 300 В/20А материал оболочки: нейлон.
Контактный материал: латунь с золотыми покрытием.
Водонепроницаемый рейтинг: IP67/IP68.
Температура применения: -40°C ~+105°C。
Диапазон соединительных кабелей: Макс 2,5 мм2.
(2.5mmm2,1.5mmm2,1.0mm2,0.5mm2,13AWG,14AWG,16AWG,18AWG,20AWG.)

Мужской P/N: AH-K20-2003FMU02212  Женский разъем P/N: AH-K20-2003MFN02212 Тип винтовой проводки Мужская панель P/N: AH-K20-2003FMU01222 Женский разъем P/N: AH-K20-2003MFN02212

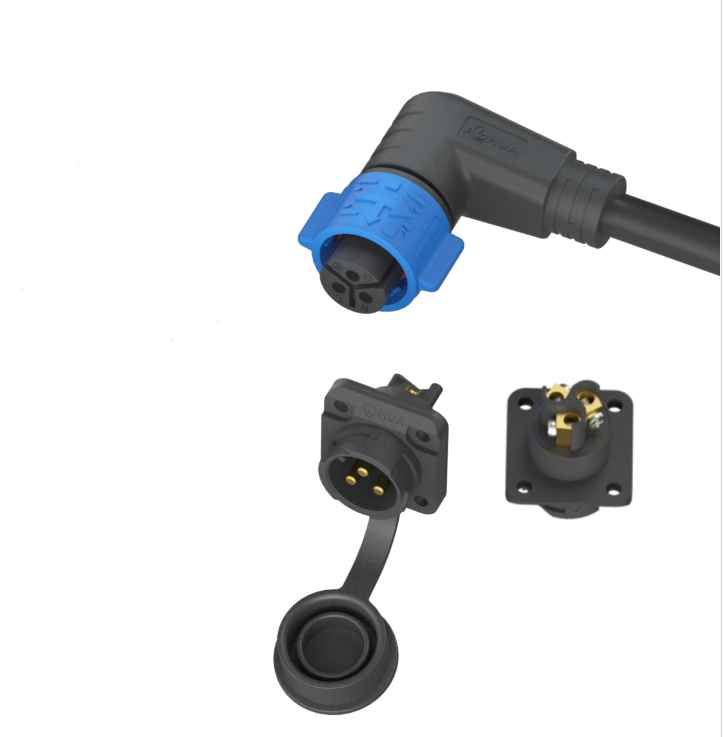

3.Мужская панель вилка спичка с формованием локтя женский разъем.

Мужской P/N: AH-K20-2003FMU02212  Женский разъем P/N: AH-K20-2003MFL02212 Тип винтовой проводки Мужская панель P/N: AH-K20-2003FMU01222 Женский разъем P/N: AH-K20-2003MFL02212

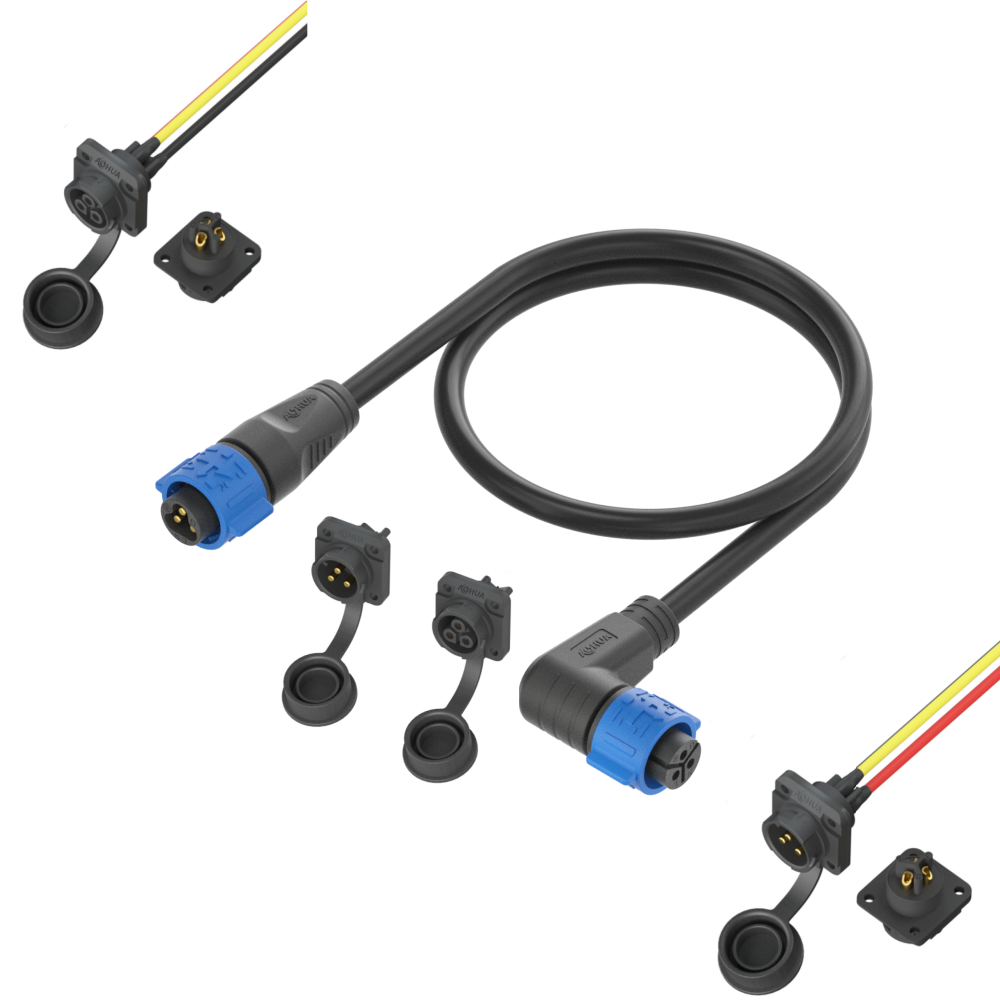

4.(1) Мужская панель совпадает с прямым к прямым типом формования мужской женский удлинительный кабель коннектор.

Мужской P/N: AH-K20-2003FMU02212  Мужской удлинительный кабель P/N: AH-K20-2003MMN/MFN02212 Тип винтовой проводки Мужская панель P/N: AH-K20-2003FMU01222 Мужской удлинительный кабель P/N: AH-K20-2003MMN/MFN02212

(2) Мужская панель матч с прямым к локтевому типу формования мужской женский удлинительный кабель коннектор.

Мужской P/N: AH-K20-2003FMU02212  Мужской удлинительный кабель P/N: AH-K20-2003MFN/MFL02212 Тип винтовой проводки Мужская панель P/N: AH-K20-2003FMU01222 Мужской удлинительный кабель P/N: AH-K20-2003MFN/MFL02212

5. ODE, OEM и Customized Service доступны.
1.Этот удлинительный кабель разъем может быть изготовлен по индивидуальному заказу, как вам нужно.
Прямой к прямому типу, прямой к локтевому типу или локтевому типу.
От мужчины к женщине, от мужчины к женщине или от женщины к женщине.

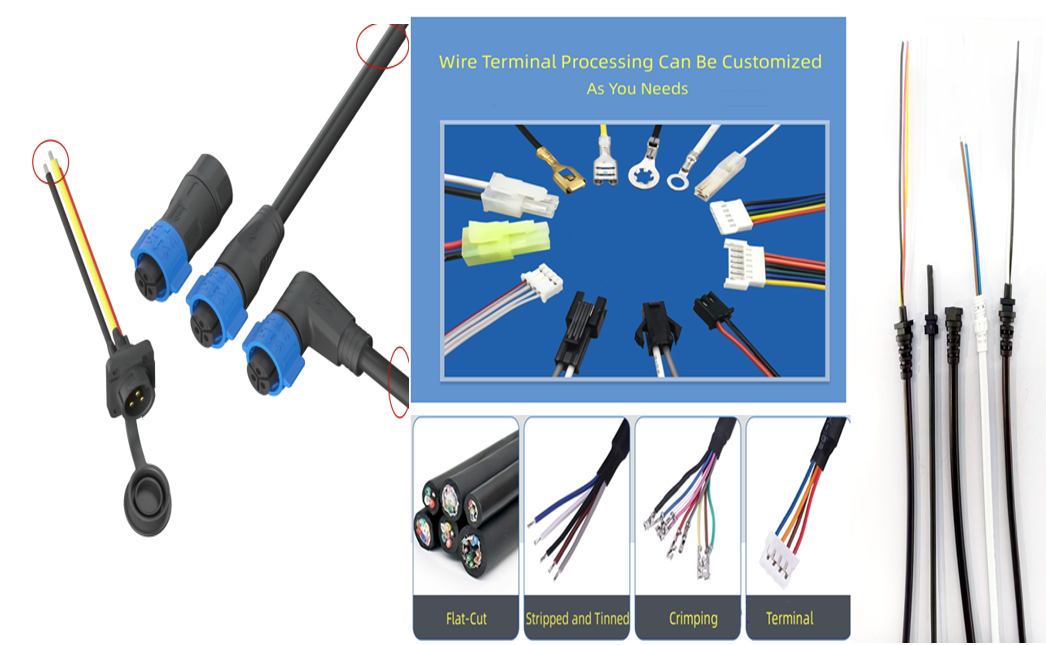

2.LOGO. 3.Упаковка 4. Тип кабеля: ПВХ кабель, резиновый кабель, Шилированный кабель или, как вам требуется, Длина кабеля и обработка конца провода, такие как: JST 2.45, PH2.0.. etc..

Как купить правильный продукт? PLS дает нам больше информации перед покупкой:  1.Сколько ампер вам нужно для этого разъема?  Например: 15А.  2.Какой размер провода и длина кабеля вам нужны?  Такие как: 3 * 1.5mm2. мужская длина = 600 мм, женская длина = 600 мм

Если вам нужно подключить более крупный кабель, есть K15,K20,K25 для удовлетворения ваших потребностей.
