Соединитель провода для сигналов питания типа 2 + 2PIN M12 IP68 Пластиковый соединитель

  • ID : PN202424
  • Item No : AH-M12-0522FMZ/MFZ01112

1.Мужчина:AH-M12-0522FMZ01112 2.Женщина:AH-M12-05022FMZ01112 3.Материал: Nylon PA66 4.Контактный PIN: Латунь с золотым покрытием 5.Номинальное напряжение: 300В 6.Номинальный ток: 5A 7.Проводный кабель ≤1.0мм2 8.ОД кабеля: 2.5 ~ 7.5мм 9.Сертификат: UL, CE, ROHS, SAA, TUV 10.Порт судоходства: Shenzhen China 11.Условия оплаты: T / T банк, Paypal

Add to Quotation List View Quotation List

AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:

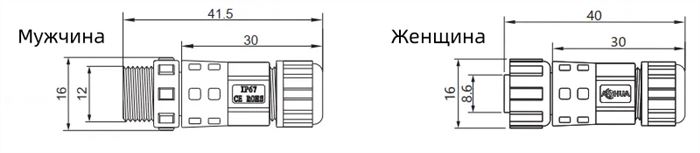

Спецификации:


PINs Мужчина Номер детали Женщина Номер детали Размер проволоки Напряжениe   Текущий
 2

AH-M12-0502FMZ01112

AH-M12-0502MFZ01112

 ≤1.0mm² 300V 5A
3 AH-M12-0503FMZ01112 AH-M12-0503MFZ01112 ≤1.0mm² 300V 5A
4 AH-M12-0504FMZ01112 AH-M12-0504MFZ01112 ≤0.5mm² 110V 5A
5 AH-M12-0505FMZ01112 AH-M12-0505MFZ01112 ≤0.3mm² 60V 5A
6 AH-M12-0506FMZ01112  AH-M12-0506MFZ01112 ≤0.2mm² 60V 5A
7 AH-M12-0507FMZ01112 AH-M12-0507MFZ01112 ≤0.2mm² 60V 5A
8 AH-M12-0508FMZ01112 AH-M12-0508MFZ01112 ≤0.2mm² 60V 5A
2+2 AH-M12-0522FMZ01112 AH-M12-0522MFZ01112 ≤1.0mm²
≤0.2mm²		 110V
60V		 5A
2+3  AH-M12-0523FMZ01112 AH-M12-0523MFZ01112 ≤1.0mm²
≤0.2mm²		 110V
60V		 5A
ОД кабеля 2.6mm-7.5mm
Механическая жизнь 3000 Циклы спаривания
Операционный рейтинг -40℃~+105℃
Уровень водонепроницаемости IP67/IP68
Размер кольца уплотнения 9mm*9mm*3.6/4.1/5.5/6.5/7.5mm

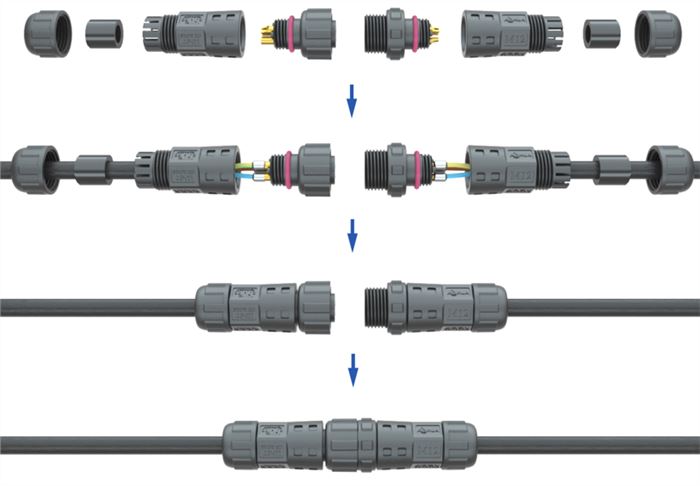

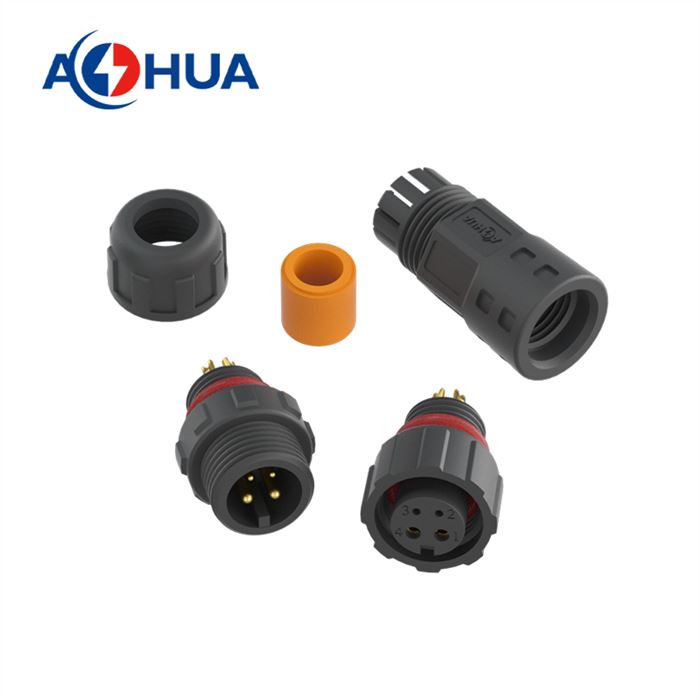

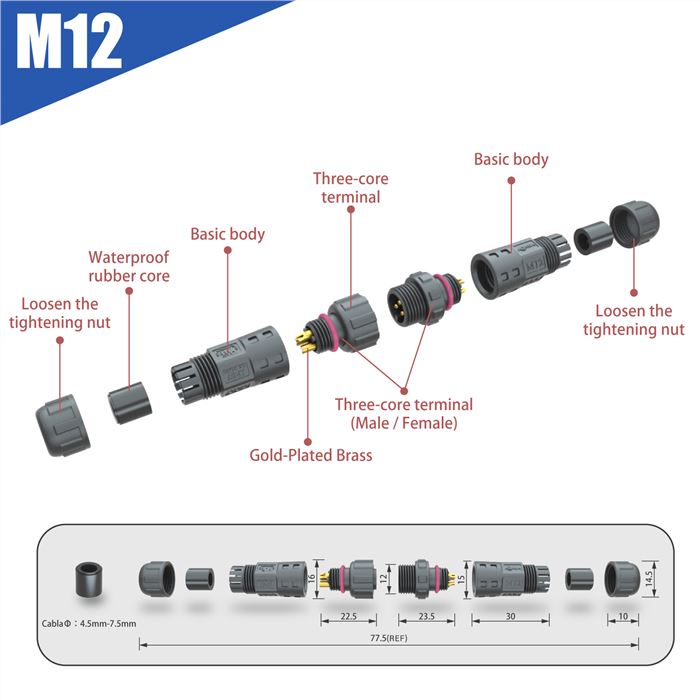

Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:

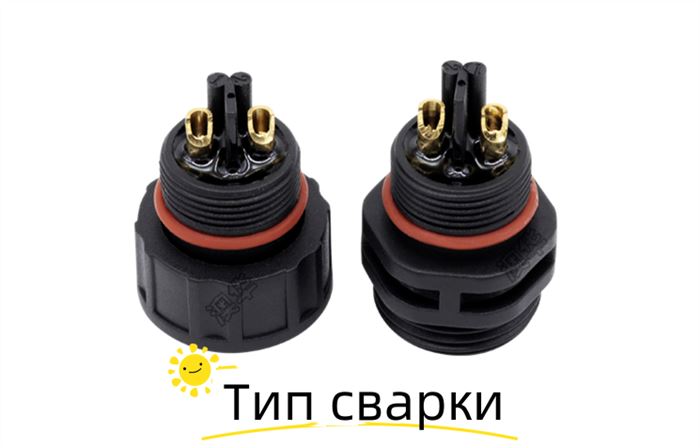

Вам нужно получить инструмент: электрический паящий утюг и олова, а затем сваятельная проволока на контактных штифтах.

Как купить правильный продукт?

Разъем M12 может ОД кабеля: 2.6 ~ 7.5mm.
Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:

1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 3 * 1.0mm2.OD: 7.2mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.

2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 5А

Если вам нужно подключить более крупный кабель, есть M15 M16 M20 M25 M29 для удовлетворения ваших потребностей.
