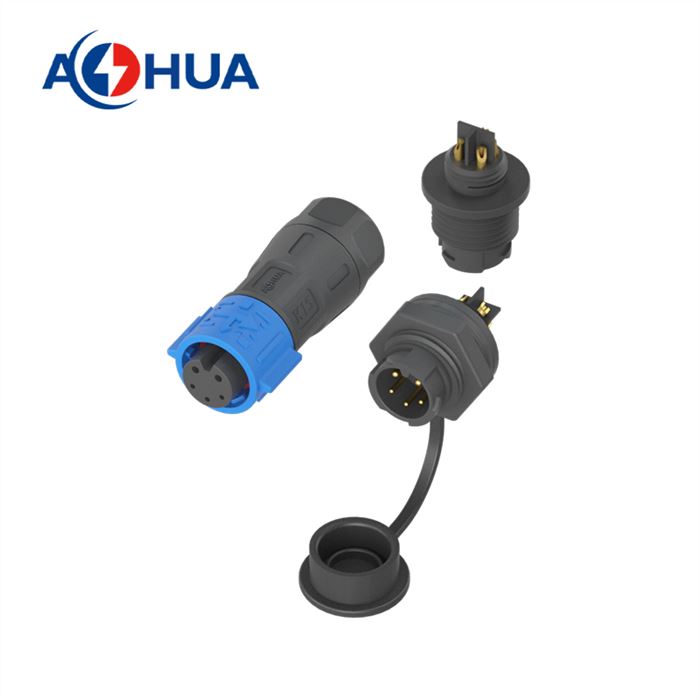

2+3Pin разъем проволоки K15 провод к панели сборки мужской пластиковой разъем IP68 водонепроницаемый
1.Мужчина :AH-K15-100523FMF02212 2.Женщина:AH-K15-100523MFZ01222 3.Материал для соединителя: Nylon PA66 4.Аппаратные средства:Латунь с золотым покрытием 5.Сертификат: CE / ROHS 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal
AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:
Спецификации:
| PINs | Мужской разъем, смонтированный спереди | Мужской соединитель, установленный сзади | Разъем для женщин | Размер проволоки | Напряжение | Текущий |
| 2 |
Тип крепления винтов AH-K15-1002FMF01222 |
Тип крепления винтов AH-K15-1002FMR01222 |
Тип крепления винтов AH-K15-1002MFZ01222 |
≤1.0mm² | 300V | 10A |
| 2 |
Тип пайки AH-K15-1002FMF02122 |
Тип пайки AH-K15-1002FMR02122 |
Тип крепления винтов AH-K15-1002MFZ01222 |
≤1.0mm² | 300V | 10A |
| 3 | Тип крепления винтов AH-K15-1003FMF01222 |
Тип крепления винтов AH-K15-1003FMR01222 |
Тип крепления винтов AH-K15-1003MFZ01222 |
≤1.0mm² | 300V | 10A |
| 3 |
Тип пайки AH-K15-1003FMF02122 |
Тип пайки AH-K15-1003FMR02122 |
Тип крепления винтов AH-K15-1003MFZ01222 |
≤1.0mm² |
300V |
10A |
|
4 |
Тип пайки AH-K15-1004FMF02122 |
Тип пайки AH-K15-1004FMR02122 |
Тип пайки AH-K15-1004MFZ02212 |
≤1.0mm² |
300V |
10A |
|
2+3 |
Тип пайки AH-K15-100523FMF02122 |
Тип пайки AH-K15-100523FMR02122 |
Тип пайки AH-K15-100523MFZ02212 |
≤1.0mm² ≤0.5mm² |
300V |
10A 5A |
| ОД кабеля | 5.5mm~10mm |
| Механическая жизнь | 1000 Циклы спаривания |
| Материал для соединителя | нейлон PA66 |
| Штыри соединителя | латунь с золотым покрытием |
| Операционный рейтинг | -40℃~+105℃ |
| Уровень водонепроницаемости | IP67/IP68 |
| Размер кольца уплотнения | 13mm*9mm*6.5/7.5/8.8/9.5/10mm |
K15 быстрый коннектор разделен на проволоку к проволоке и носил на панели тип коннектора, мы будем вводить проволоку к панели тип коннектора здесь:
 |
Там 2pin 3pin 4pin и 2+3pin для выбора, способ соединения 2pin и 3pin являются винтовой фиксации типа и типа пайки.,4pin и 2+3pin типа пайки.
 |
 |
Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:
Размер отверстия:

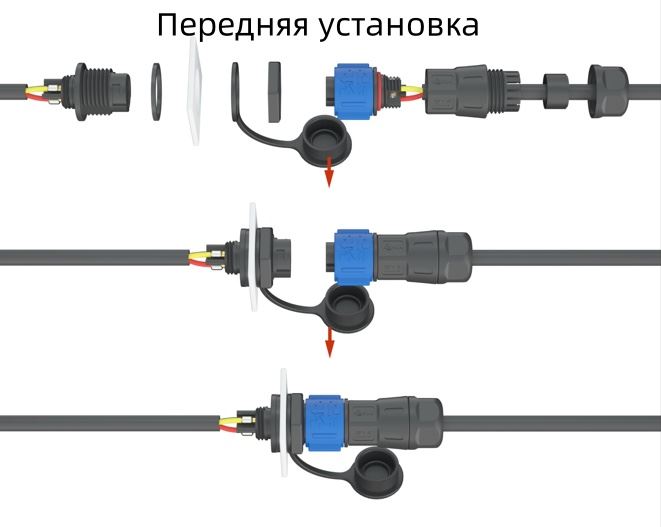

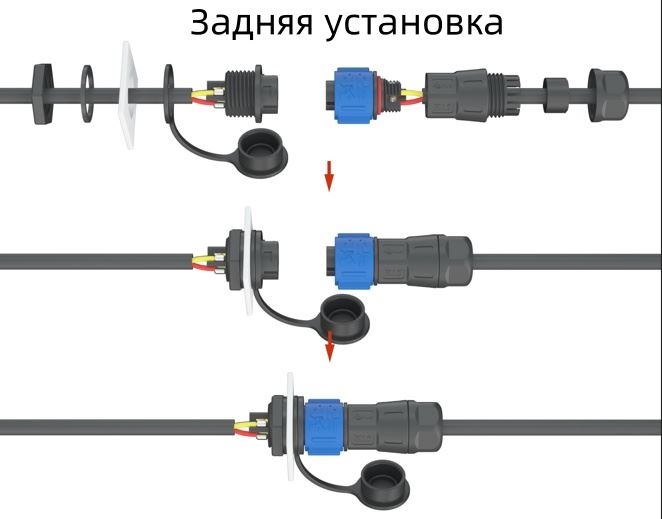

В соответствии с методом установки, он разделен на гех-гайки передняя установка и задняя установка, в пространстве устройства достаточно, задняя установка будет более безопасным:
 |
 |
Панель сторона, есть несколько стилей могут быть выбраны из, женский коннектор, вы можете выбрать тип сборки или формовки типа:
Как купить правильный продукт?
|
Разъем K15 может ОД кабеля: 5.5 ~ 10mm. Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже: 1. Каков размер провода и внешний диаметр кабеля вы хотите подключить? Такие, как: 2*1.0mm2+3*0.5mm2 ,OD: 10.0mm. Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.
2.Сколько тока он должен работать? Например:10A+ 5A |
 |
Если вам нужно подключить более крупный кабель, есть K15,K20,K25 для удовлетворения ваших потребностей.
 |
 |
  |
 |
 |
 |
 |
