3+7Pin разъем питания сигнал кабеля K25 монтаж проволоки к проволоке мужчина-женщина круглую водонеп
1.Мужчина :AH-K25-200537FFZ02122 2.Женщина:AH-K25-200537FFZ02122 3.Материал для соединителя: Nylon PA66 4.Аппаратные средства:Латунь с золотым покрытием 5.Сертификат: CE / ROHS 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal
AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:
Спецификации:
| PINs | Мужчина Номер детали | Женщина Номер детали | Размер проволоки | Напряжение | Текущий |
| 2 |
|
|
≤4.0mm² | 300V | 35A |
| 3 | AH-K25-3503MMZ01222 | AH-K25-3503FFZ01222 | ≤4.0mm² | 300V | 35A |
| 4 | AH-K25-3504MMZ02212 | AH-K25-3504FFZ02212 | ≤4.0mm² | 300V | 35A |
| 2+3 | AH-K25-352023MMZ02212 | AH-K25-352023FFZ02212 |
≤4.0mm² ≤2.5mm² |
300V |
35A 20A |
|
2+6 |
AH-K25-352026MMZ02212 | AH-K25-352026FFZ02212 |
≤4.0mm²
≤0.5mm² |
300V |
35A
5A |
|
3+7 |
AH-K25-200537MMZ02212 | AH-K25-200537FFZ02212 |
≤2.5mm²
≤0.5mm² |
300V |
20A
5A |
| ОД кабеля | 6.5mm-15mm |
| Механическая жизнь | 1000 Циклы спаривания |
| Материал для соединителя | нейлон PA66 |
| Штыри соединителя | латунь с золотым покрытием |
| Операционный рейтинг | -40℃~+105℃ |
| Уровень водонепроницаемости | IP67/IP68 |
| Размер кольца уплотнения | 20.5mm*13mm*7.5/8.8/9.5/12/13/15mm |

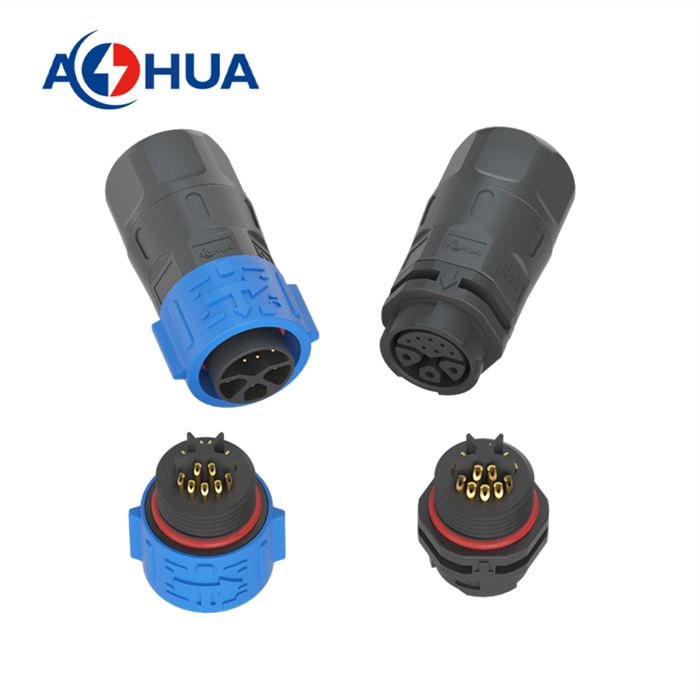

K25 быстрый разъем разделить на проволоку к проволоке и проволока к панели типа, мы будем вводить проволоку к проволоке типа здесь.
 |
Там 2pin 3pin 4pin 2+3pin 2+6pin и 3+7pin для выбора, способ соединения 2pin и 3pin являются винтовой фиксации типа,4pin 2+3pin 2+6pin, и 3+7pin типа пайки.

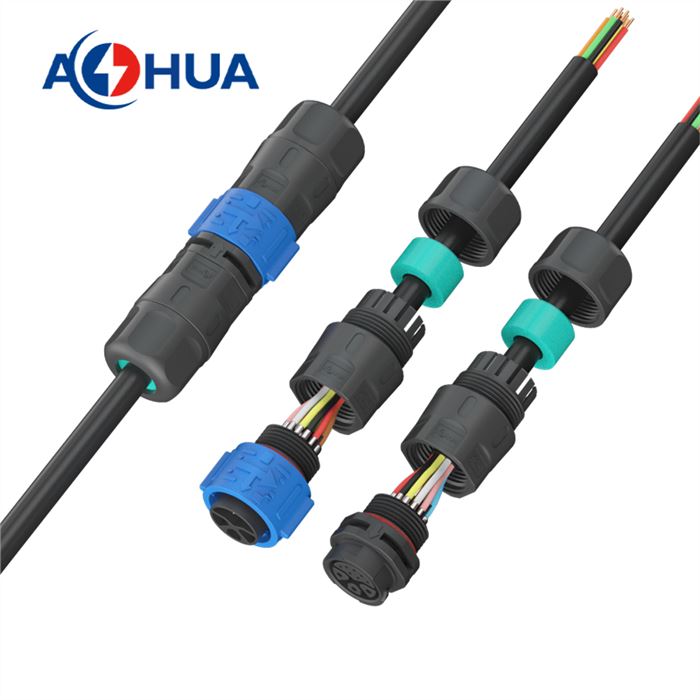

Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:
Простой и быстрый способ стыковки:
Как купить правильный продукт?
| Разъем K25 может ОД кабеля: 6.5 ~ 15mm. Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:
1. Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 3*2.5mm2 +7*0.5mm2 2. OD: 13.0mm. Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.
2. Сколько тока этот коннектор должен работать?
Например, 20A+5A
|
 |
Если вам нужно подключить более крупный кабель, есть K15,K20,K25 для удовлетворения ваших потребностей.
 |
 |
  |
 |
 |
 |
 |
