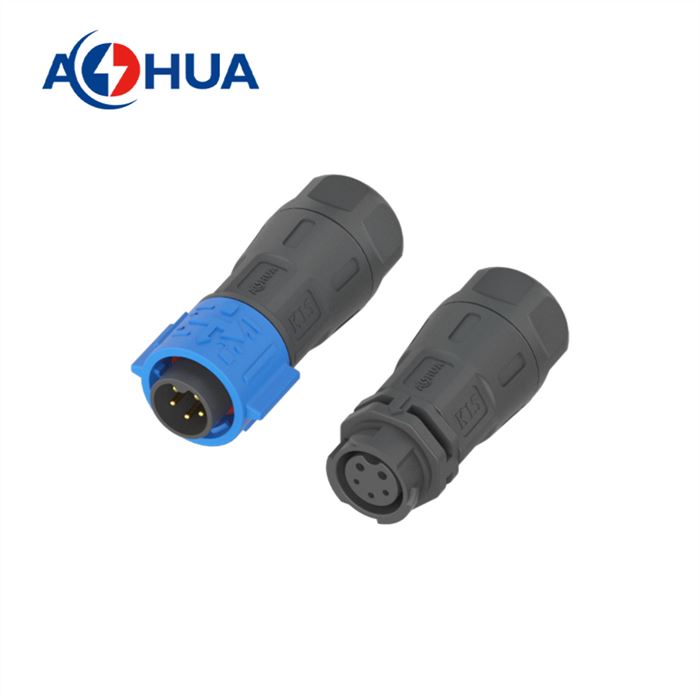

2+3 Pin сигнал питания электрический разъем K15 провод к проволоке мужской женский кабельный разъем
1.Мужчина :AH-K15-100523FFZ01222 2.Женщина:AH-K15-100523FFZ02212 3.Материал для соединителя: Nylon PA66 4.Аппаратные средства:Латунь с золотым покрытием 5.Сертификат: CE / ROHS 6.Порт судоходства: Shenzhen China 7.Условия оплаты: T / T банк, Paypal
AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:
Спецификации:
 |
 |
| PINs | Мужчина Номер детали | Женщина Номер детали | Размер проволоки | Напряжение | Текущий |
| 2 |
|
|
≤1.0mm² | 300V | 10A |
| 3 | AH-K15-1003MMZ01222 | AH-K15-1003FFZ01222 | ≤1.0mm² | 300V | 10A |
| 4 | AH-K15-1004MMZ02212 | AH-K15-1004FFZ02212 | ≤1.0mm² | 300V | 10A |
| 5 | AH-K15-100523MMZ02212 | AH-K15-100523FFZ02212 |
≤1.0mm² ≤0.5mm² |
300V |
10A 05A |
| ОД кабеля | 5.5mm-10.0mm |
| Механическая жизнь | 1000 Циклы спаривания |
| Материал для соединителя | нейлон PA66 |
| Штыри соединителя | латунь с золотым покрытием |
| Операционный рейтинг | -40℃~+105℃ |
| Уровень водонепроницаемости | IP67/IP68 |
| Размер кольца уплотнения | 13mm*9mm*6.5/7.5/8.5/9.5/10mm |

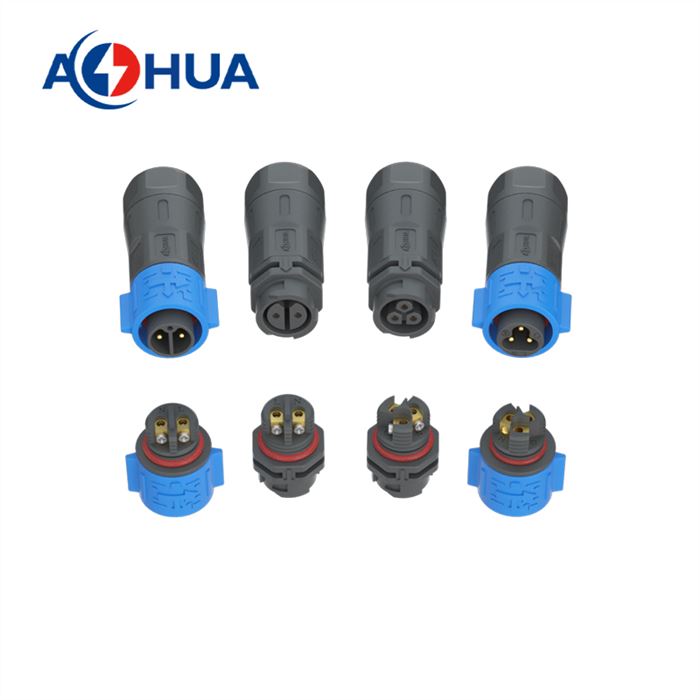

K15 быстрый разъем разделить на проволоку к проволоке и проволока к панели типа, мы будем вводить проволоку к проволоке типа здесь.
 |

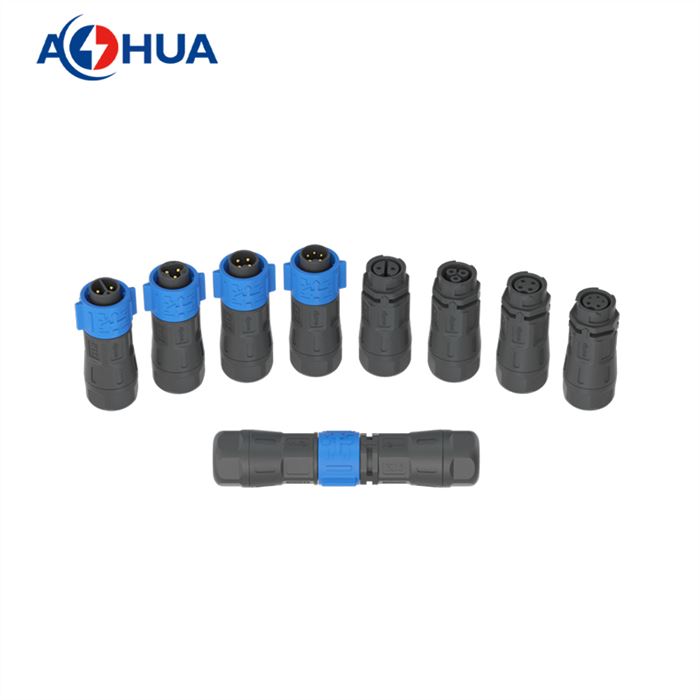

Там 2pin 3pin 4pin и 2+3pin для выбора, способ соединения 2pin и 3pin являются винтовой фиксации типа,4pin и 2+3pin типа пайки.

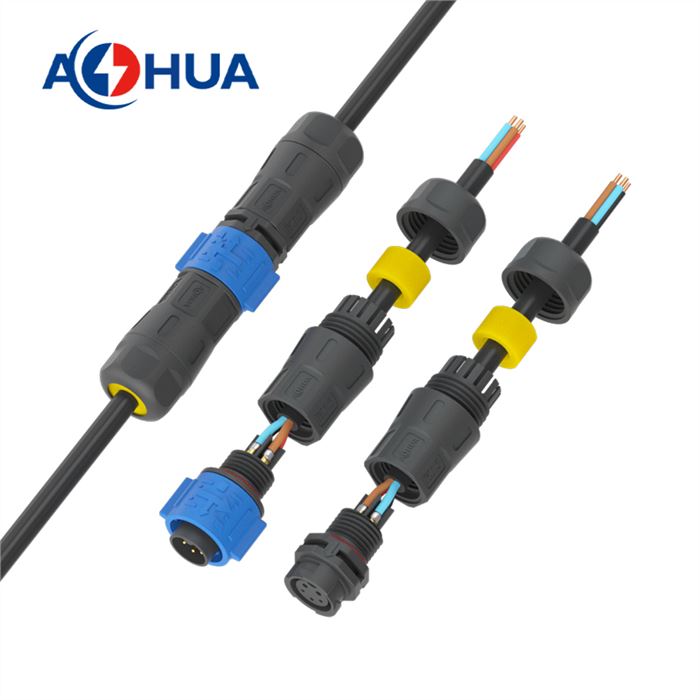

Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:
Как купить правильный продукт?

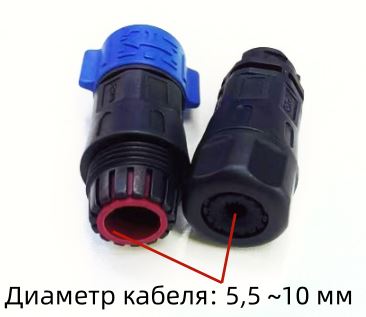

| Разъем K15 может ОД кабеля: 5.5 ~ 10.0mm. Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:
1. Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 2*1.0mm=3*0.5mm2 2. OD: 9.3mm. Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.
2. Сколько тока этот коннектор должен работать?
Например, 10A+5A
|
 |
Если вам нужно подключить более крупный кабель, есть K15,K20,K25 для удовлетворения ваших потребностей.
 |
 |
  |
 |
 |
 |
 |
