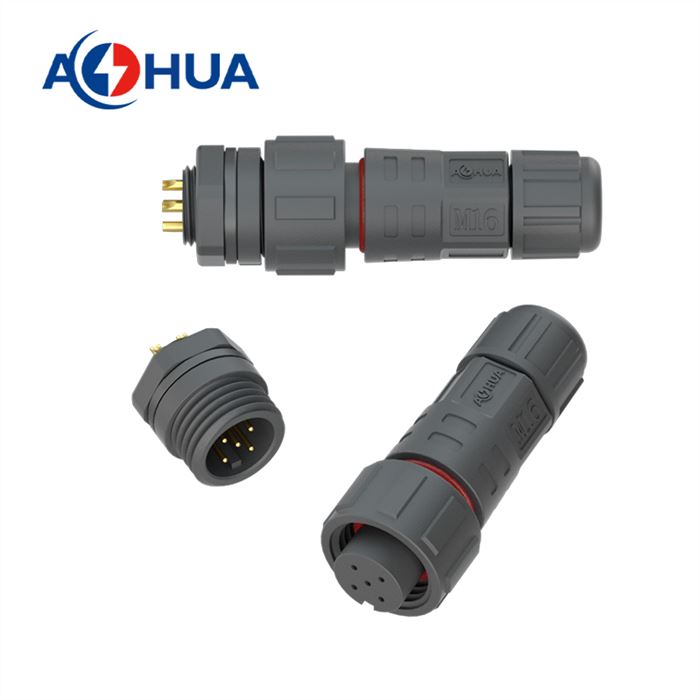

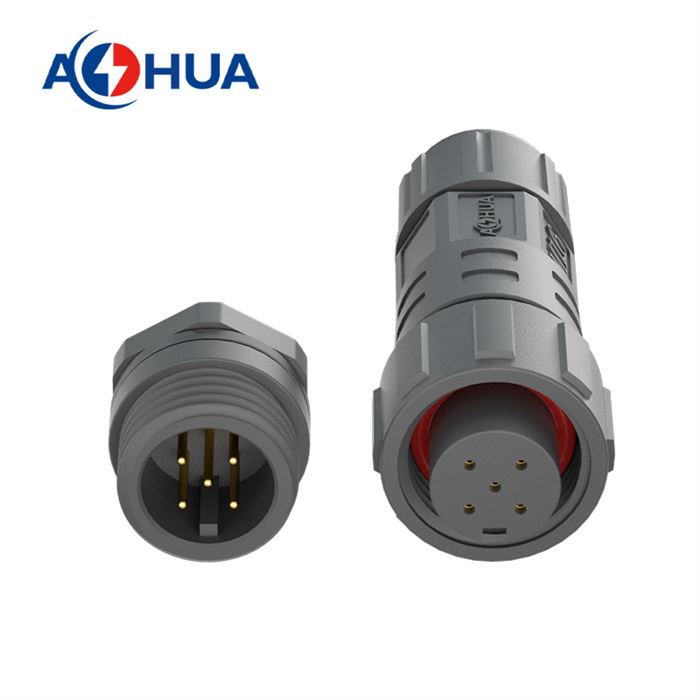

5Pin сигнальный шнур питания M16 провод к панели задней части мужской и женской соединитель сборки т

  • ID : PN2024127
  • Item No : AH-M16-0505FMR01112

1.Мужчина:AH-M16-0505FMR01112 2.Женщина:AH-M16-0505MFZ01112 3.Материал: Nylon PA66 4.Контактный PIN: Латунь с золотым покрытием 5.Номинальное напряжение: 110В 6.Номинальный ток: 5A 7.Срок исполнения заказа: 5-10 дней 8.Проводный кабель ≤0.5мм2 8.ОД кабеля: 2.5 ~ 7.5мм 9.Сертификат: CE, ROHS,IP68 10.Порт судоходства: Shenzhen China 11.Условия оплаты: T / T банк, Paypal

Add to Quotation List View Quotation List

AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:



Спецификации:


PINs Мужчина Номер детали Мужчина Номер детали Женщина Номер детали Размер проволоки Напряжение  Текущий
 2

AH-M16-1002FMF01112

AH-M16-1002FMR01112

AH-M16-1002MFZ01112

 ≤1.0mm² 300V 10A
3 AH-M16-1003FMF01112 AH-M16-1003FMR01112 AH-M16-1003MFZ01112 ≤1.0mm² 300V 10A
4 AH-M16-0504FMF01112 AH-M16-0504FMR01112 AH-M16-0504MFZ01112 ≤0.5mm² 110V 5A
5 AH-M16-0505FMF01112 AH-M16-0505FMR01112 AH-M16-0505MFZ01112 ≤0.3mm² 110V 5A
5 AH-M16-1005FMF01112 AH-M16-1005FMR01112  AH-M16-1005MFZ01112 ≤0.5mm² 110V 10A
6 AH-M16-0506FMF01112 AH-M16-0506FMR01112 AH-M16-0506MFZ01112 ≤0.3mm² 110V 5A
6 AH-M16-1006FMF01112 AH-M16-1006FMR01112 AH-M16-1006MFZ01112 ≤0.5mm² 110V 10A
7 AH-M16-0507FMF01112 AH-M16-0507FMR01112 AH-M16-0507MFZ01112 ≤0.2mm² 60V 5A
8 AH-M16-0508FMF01112 AH-M16-0508FMR01112 AH-M16-0508MFZ01112 ≤0.2mm² 60V 5A
9 AH-M16-0509FMF01112 AH-M16-0509FMR01112 AH-M16-0509MFZ01112 ≤0.2mm² 60V 5A
10 AH-M16-0510FMF01112 AH-M16-0510FMR01112 AH-M16-0510MFZ01112 ≤0.2mm² 60V 5A
ОД кабеля 2.6mm-7.5mm
Механическая жизнь 3000 Циклы спаривания
Операционный рейтинг -40℃~+105℃
Уровень водонепроницаемости IP67/IP68
Размер кольца уплотнения 9mm*9mm*3.6/4.1/5.5/6.5/7.5mm

Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:

Вам нужно получить инструмент: электрический паящий утюг и олова, а затем сваятельная проволока на контактных штифтах.

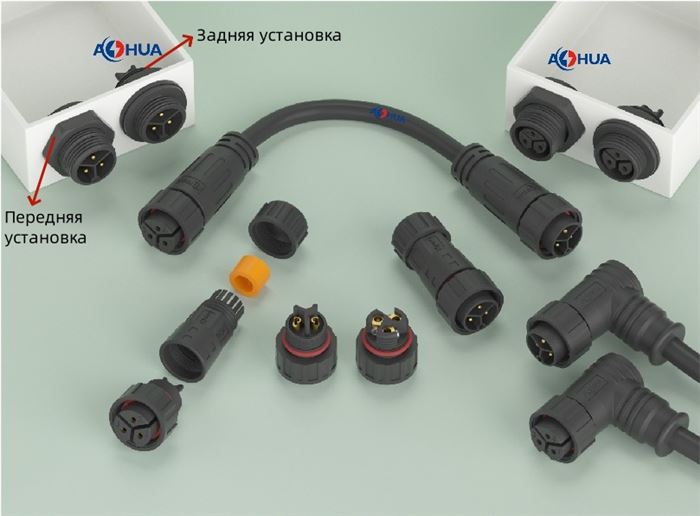

В соответствии с методом установки, он разделен на гех-гайки передняя установка и задняя установка, в пространстве устройства достаточно, задняя установка будет более безопасным:

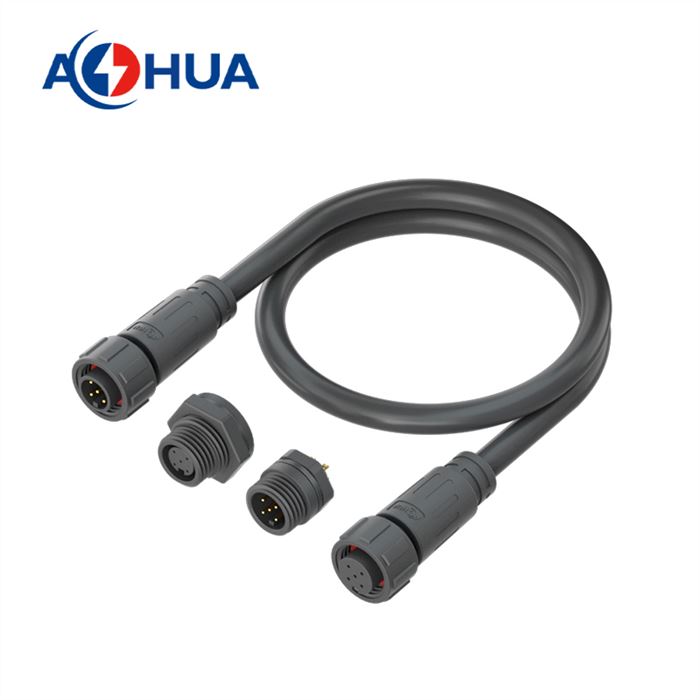

Панель сторона, есть несколько стилей могут быть выбраны из, женский коннектор, вы можете выбрать тип сборки или формовки типа:



Как купить правильный продукт?

Разъем M16 может ОД кабеля: 2.6 ~ 7.5mm.
Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:

1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 4* 0.5mm2.OD: 6.3mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.

2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 10А

Если вам нужно подключить более крупный кабель, есть M12 M20 M25 M29 для удовлетворения ваших потребностей.

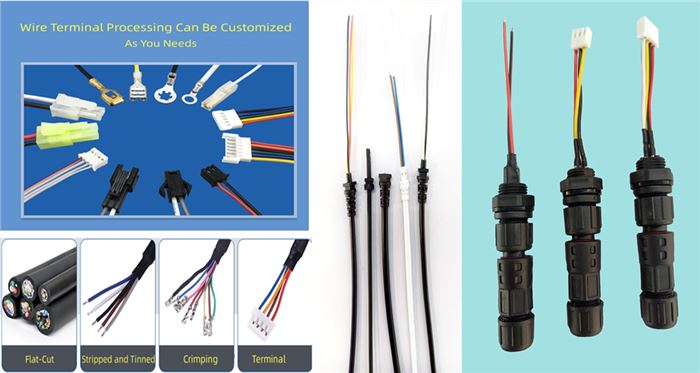

Есть несколько кабельных решений для удовлетворения ваших потребностей



В соответствии с способами установки, шестерка может быть установлена внутри коробки и снаружи коробки для удовлетворения ваших потребностей.
