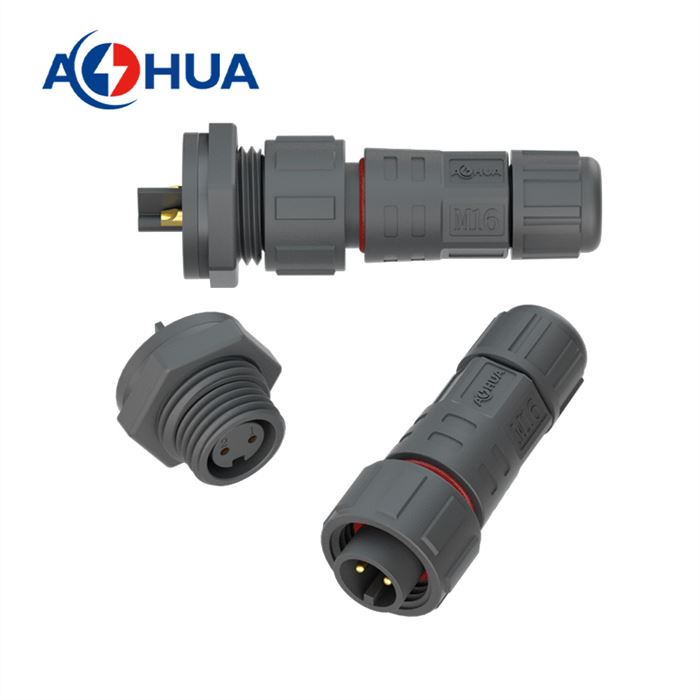

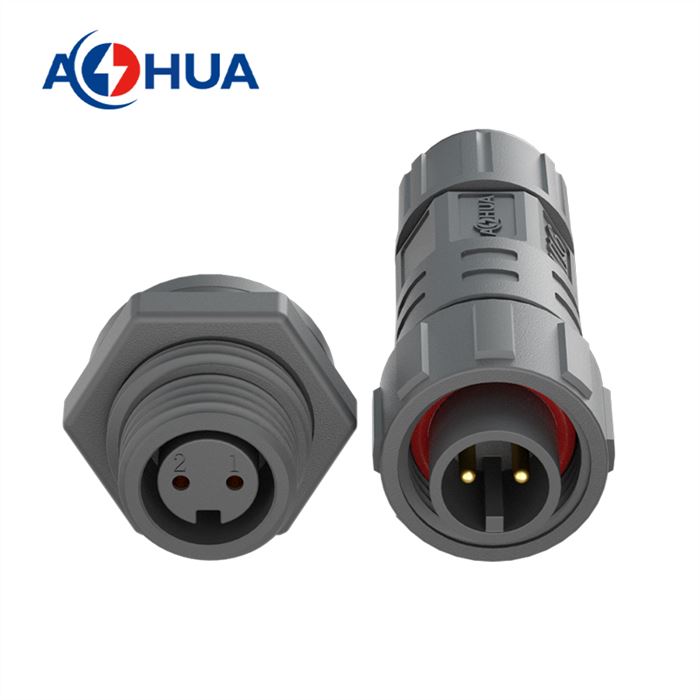

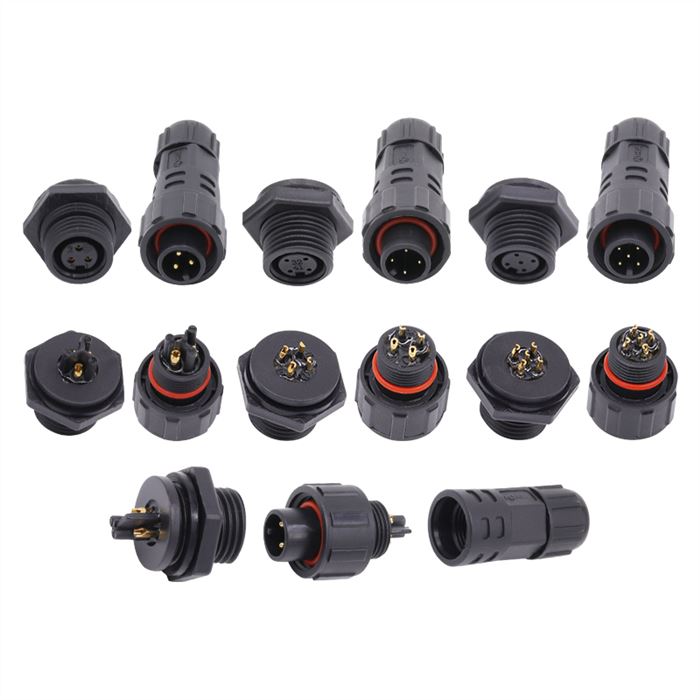

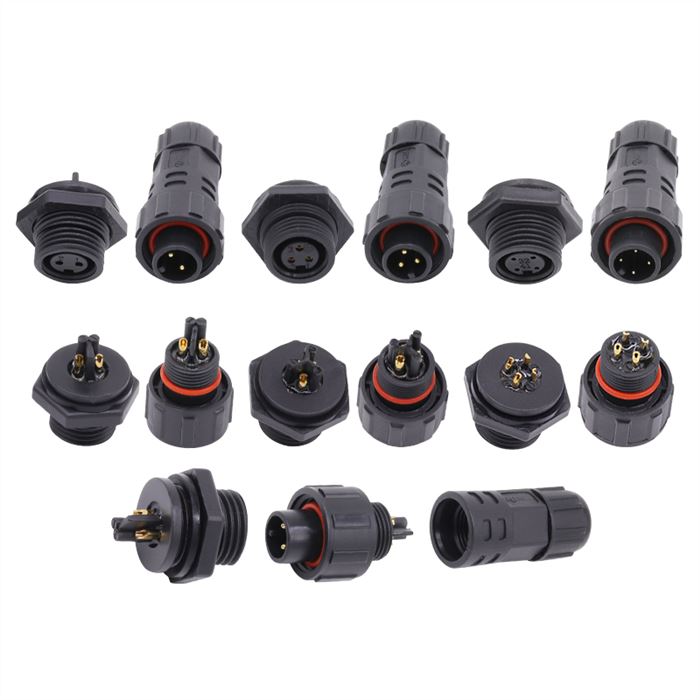

Пластиковая сборка M16 2PIN женская розетка соединение фронтальная монтированный тип водонепроницаем
1.Женщина:AH-M16-1002FFF01112 2.Мужчина:AH-M16-1002MMZ01112 3.Материал: Nylon PA66 4.Контактный PIN: Латунь с золотым покрытием 5.Номинальное напряжение: 300В 6.Номинальный ток: 10A 7.Срок исполнения заказа: 5-10 дней 8.Проводный кабель ≤1.0мм2 8.ОД кабеля: 2.5 ~ 7.5мм 9.Сертификат: UL, CE, ROHS, SAA, TUV 10.Порт судоходства: Shenzhen China 11.Условия оплаты: T / T банк, Paypal
AOHUA занимается наружным светодиодным освещением водонепроницаемых кабельных соединителей более 15 лет, продукты до 18 серий, 3000 разновидностей, предоставлять OEM / ODM и индивидуальные услуги для удовлетворения потребностей клиентов.Если вам нужна помощь, пожалуйста, свяжитесь с:
Спецификации:
| PINs | Женщина Номер детали | Женщина Номер детали | Мужчина Номер детали | Размер проволоки | Напряжение | Текущий |
| 2 |
AH-M16-1002FFF01112 |
AH-M16-1002FFR01112 |
AH-M16-1002MMZ01112 |
≤1.0mm² | 300V | 10A |
| 3 | AH-M16-1003FFF01112 | AH-M16-1003FFR01112 | AH-M16-1003MMZ01112 | ≤1.0mm² | 300V | 10A |
| 4 | AH-M16-0504FFF01112 | AH-M16-0504FFR01112 | AH-M16-0504MMZ01112 | ≤0.5mm² | 110V | 5A |
| 5 | AH-M16-0505FFF01112 | AH-M16-0505FFR01112 | AH-M16-0505MMZ01112 | ≤0.3mm² | 110V | 5A |
| 5 | AH-M16-1005FFF01112 | AH-M16-1005FFR01112 | AH-M16-1005MMZ01112 | ≤0.5mm² | 110V | 10A |
| 6 | AH-M16-0506FFF01112 | AH-M16-0506FFR01112 | AH-M16-0506MMZ01112 | ≤0.3mm² | 110V | 5A |
| 6 | AH-M16-1006FFF01112 | AH-M16-1006FFR01112 | AH-M16-1006MMZ01112 | ≤0.5mm² | 110V | 10A |
| 7 | AH-M16-0507FFF01112 | AH-M16-0507FFR01112 | AH-M16-0507MMZ01112 | ≤0.2mm² | 110V | 5A |
| 8 | AH-M16-0508FFF01112 | AH-M16-0508FFR01112 | AH-M16-0508MMZ01112 | ≤0.2mm² | 110V | 5A |
| 9 | AH-M16-0509FFF01112 | AH-M16-0509FFR01112 | AH-M16-0509MMZ01112 | ≤0.2mm² | 110V | 5A |
| 10 | AH-M16-0510FFF01112 | AH-M16-0510FFR01112 | AH-M16-0510MMZ0111 | ≤0.2mm² | 110V | 5A |
| ОД кабеля | 2.6mm-7.5mm |
| Механическая жизнь | 3000 Циклы спаривания |
| Операционный рейтинг | -40℃~+105℃ |
| Уровень водонепроницаемости | IP67/IP68 |
| Размер кольца уплотнения | 9mm*9mm*3.6/4.1/5.5/6.5/7.5mm |

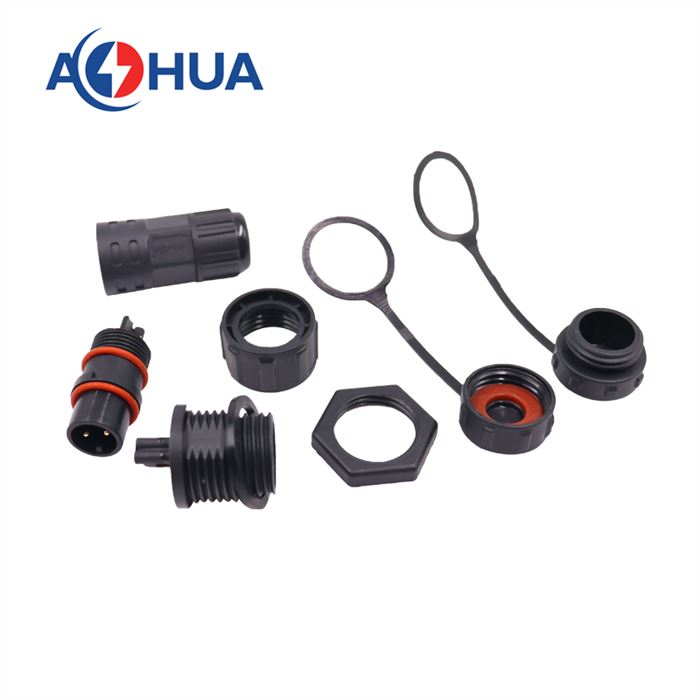

Это соединитель типа сборки, он разделен на несколько частей, как показано на рисунке ниже:
Вам нужно получить инструмент: электрический паящий утюг и олова, а затем сваятельная проволока на контактных штифтах.

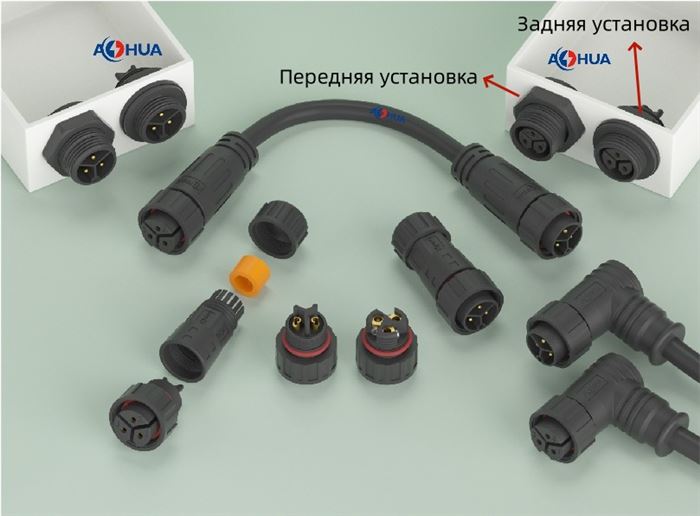

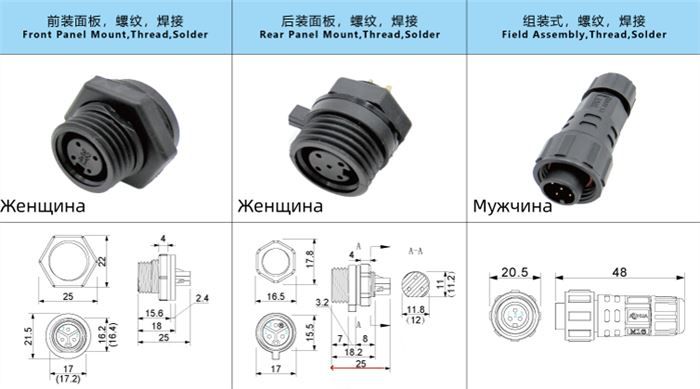

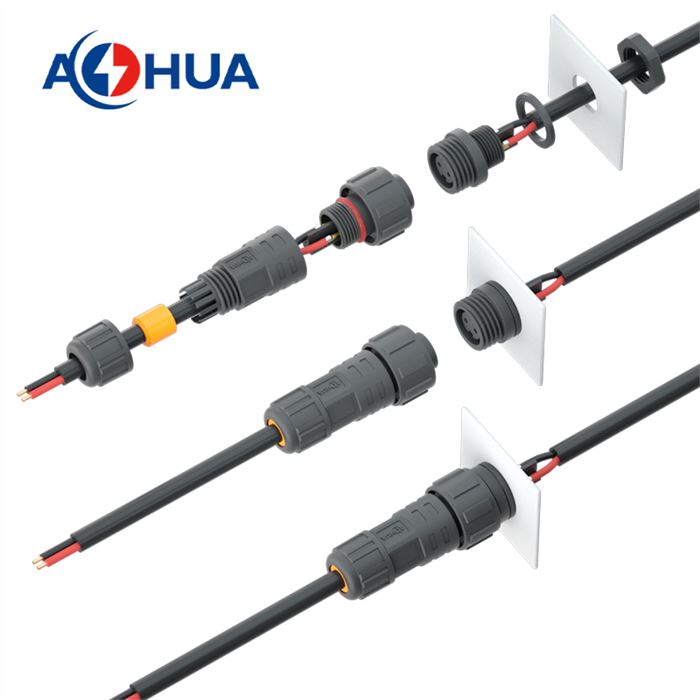

В соответствии с методом установки, он разделен на гех-гайки передняя установка и задняя установка, в пространстве устройства достаточно, задняя установка будет более безопасным:

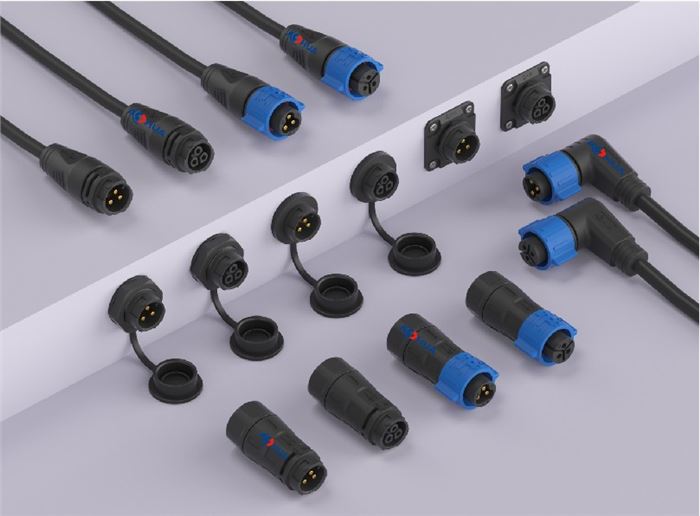

Панель сторона, есть несколько стилей могут быть выбраны из, женский коннектор, вы можете выбрать тип сборки или формовки типа:
Как купить правильный продукт?
| Разъем M16 может ОД кабеля: 2.6 ~ 7.5mm. Есть несколько типов уплотнительного кольца, из которых можно выбирать, мы должны знать информацию о вашем кабеле перед цитировкой, как ниже:
1.Каков размер провода и внешний диаметр кабеля вы хотите подключить?
Такие, как: 2 * 1.0mm2.OD: 6.8mm.Затем мы можем выбрать подходящее уплотнительное кольцо для вашего продукта.
2.Сколько мощностей вам нужно для того, чтобы этот соединитель работал?
Например, 5А
|
 |
Если вам нужно подключить более крупный кабель, есть M12 M20 M25 M29 для удовлетворения ваших потребностей.
В соответствии с способами установки, шестерка может быть установлена внутри коробки и снаружи коробки для удовлетворения ваших потребностей.
 |
 |
 |
 |
 |
 |
 |
